Quy Định Về Bản Vẽ Xin Phép Xây Dựng

Bản vẽ xin phép xây dựng là gì?

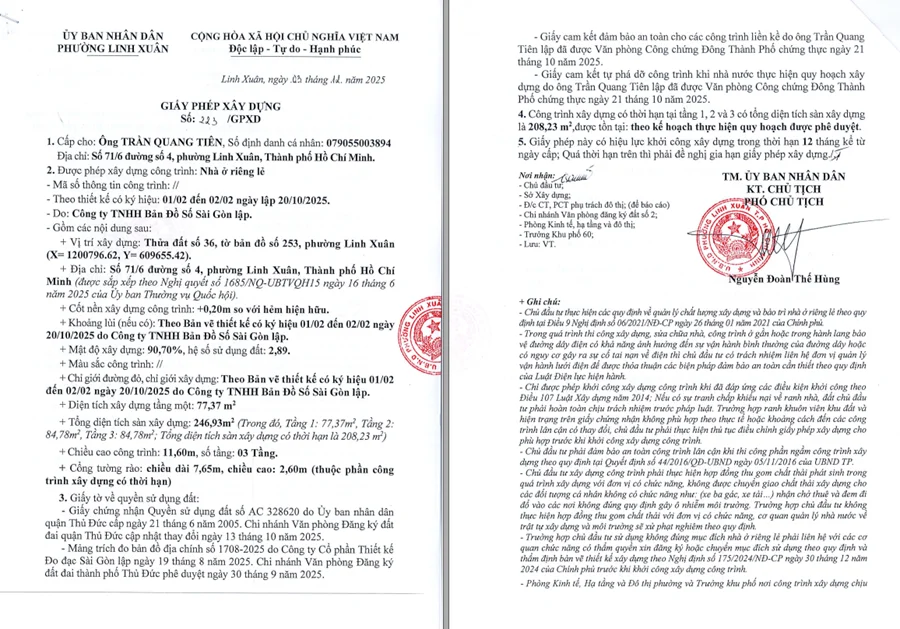

Bản vẽ xin phép xây dựng là một trong những tài liệu quan trọng và bắt buộc trong hồ sơ đề nghị cấp giấy phép xây dựng đối với hầu hết các công trình theo quy định của pháp luật. Đây là bộ hồ sơ kỹ thuật thể hiện đầy đủ các thông tin về vị trí xây dựng, quy mô công trình, mặt bằng, mặt đứng, mặt cắt, kết cấu, hệ thống hạ tầng kỹ thuật và các yếu tố liên quan để cơ quan có thẩm quyền xem xét tính phù hợp với quy hoạch và cấp giấy phép xây dựng.

Hiểu đúng quy định về bản vẽ xin phép xây dựng sẽ giúp chủ đầu tư chuẩn bị hồ sơ đầy đủ ngay từ đầu, hạn chế tình trạng hồ sơ bị yêu cầu chỉnh sửa hoặc bổ sung nhiều lần, từ đó rút ngắn thời gian giải quyết thủ tục. Trên thực tế, nhiều hồ sơ bị trả lại không phải do thiếu giấy tờ pháp lý mà do bản vẽ không thể hiện đúng hiện trạng, sai tỷ lệ hoặc chưa đáp ứng các yêu cầu kỹ thuật theo quy định hiện hành.

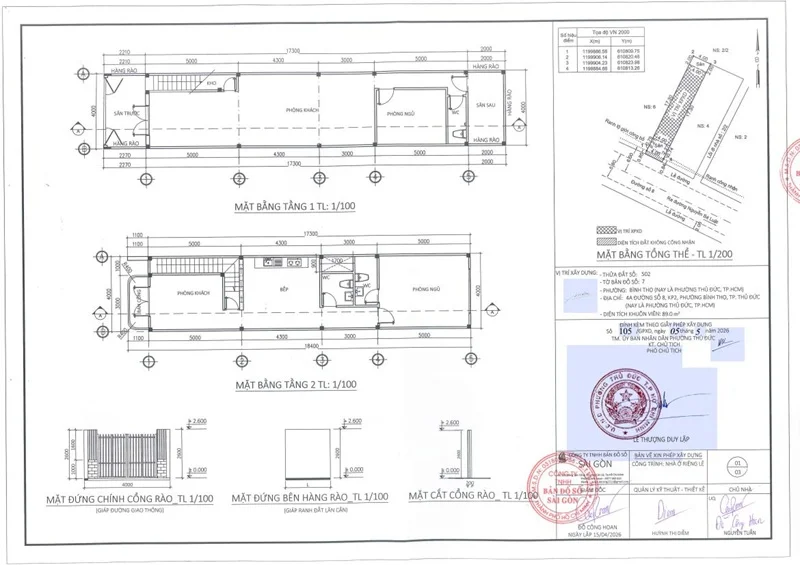

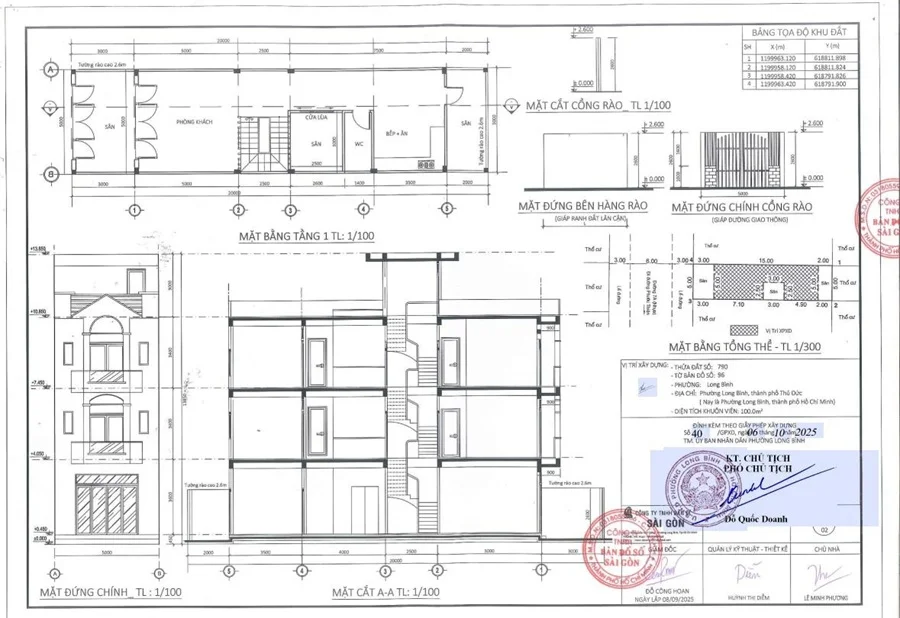

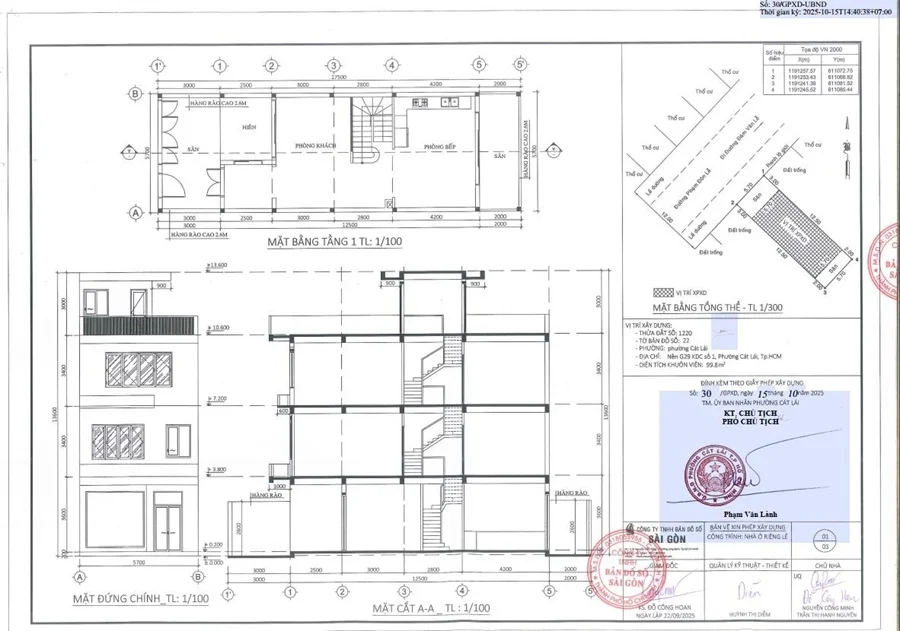

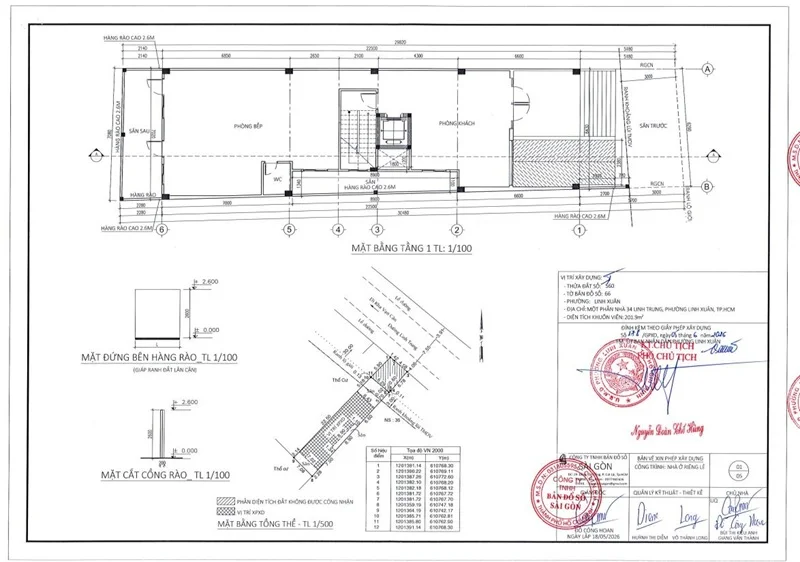

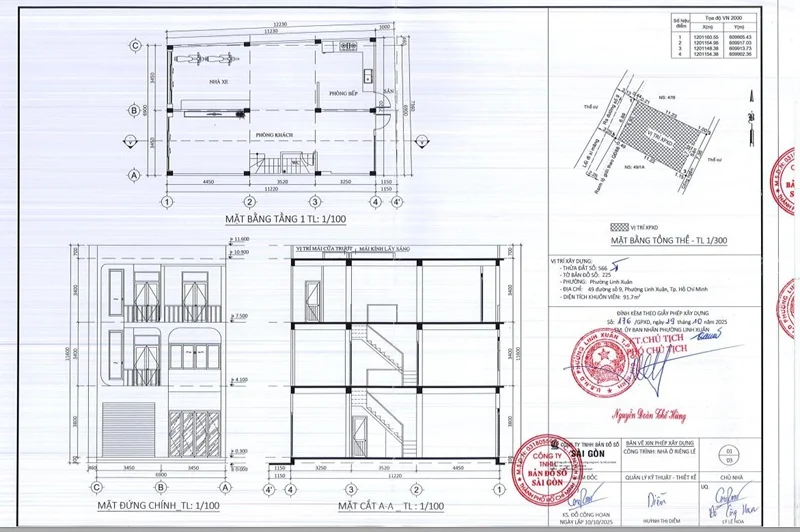

Một bộ bản vẽ xin phép xây dựng thường bao gồm các nội dung như sơ đồ vị trí khu đất, bản vẽ mặt bằng các tầng, mặt đứng, mặt cắt công trình, bản vẽ móng, mặt bằng mái và sơ đồ đấu nối hệ thống cấp điện, cấp nước, thoát nước. Tùy theo quy mô và loại công trình, cơ quan cấp phép có thể yêu cầu bổ sung thêm các bản vẽ hoặc tài liệu kỹ thuật liên quan.

Quy định về bản vẽ xin phép xây dựng theo pháp luật hiện hành

Để hồ sơ xin giấy phép xây dựng được cơ quan có thẩm quyền tiếp nhận và giải quyết nhanh chóng, chủ đầu tư cần nắm rõ quy định về bản vẽ xin phép xây dựng theo các văn bản pháp luật hiện hành. Bản vẽ không chỉ phản ánh phương án thiết kế của công trình mà còn là căn cứ để cơ quan quản lý đánh giá sự phù hợp với quy hoạch, chỉ giới xây dựng, mật độ xây dựng, chiều cao công trình và các quy chuẩn kỹ thuật liên quan.

>>>>> Xem thêm: Dịch vụ xin giấy phép xây dựng tại Tp. HCM

Việc lập bản vẽ đúng quy định ngay từ đầu sẽ giúp hạn chế tình trạng hồ sơ bị yêu cầu chỉnh sửa, bổ sung hoặc từ chối cấp phép. Đây cũng là yếu tố quyết định đến tiến độ triển khai xây dựng của chủ đầu tư.

Căn cứ pháp lý về bản vẽ xin phép xây dựng

Hiện nay, việc lập hồ sơ và bản vẽ xin giấy phép xây dựng được thực hiện theo các quy định của pháp luật về xây dựng, trong đó có các văn bản quan trọng như:

• Luật Xây dựng và các văn bản sửa đổi, bổ sung.
• Nghị định của Chính phủ hướng dẫn về cấp giấy phép xây dựng.
• Các thông tư hướng dẫn của Bộ Xây dựng.
• Quy chuẩn kỹ thuật quốc gia về quy hoạch xây dựng và các tiêu chuẩn kỹ thuật có liên quan.
• Quy định của UBND địa phương về quản lý quy hoạch, kiến trúc và cấp phép xây dựng.

Ngoài việc tuân thủ quy định chung của pháp luật, tại TP.HCM còn có các hướng dẫn cụ thể của cơ quan quản lý xây dựng nhằm đảm bảo hồ sơ phù hợp với quy hoạch từng khu vực, từng tuyến đường và từng loại công trình.

Những yêu cầu đối với bản vẽ xin phép xây dựng

Theo quy định hiện hành, bản vẽ xin phép xây dựng phải thể hiện đầy đủ, rõ ràng và chính xác các thông tin kỹ thuật của công trình. Một bộ bản vẽ đạt yêu cầu thường bao gồm:

• Sơ đồ vị trí khu đất xây dựng.
• Bản vẽ mặt bằng tổng thể công trình.
• Bản vẽ mặt bằng từng tầng.
• Bản vẽ mặt đứng chính.
• Bản vẽ mặt cắt công trình.
• Bản vẽ móng và kết cấu chịu lực.
• Bản vẽ hệ thống cấp điện, cấp nước và thoát nước.
• Các thông số về diện tích xây dựng, mật độ xây dựng, chiều cao công trình và khoảng lùi theo quy hoạch.

Các bản vẽ phải được trình bày đúng tỷ lệ kỹ thuật, có đầy đủ kích thước, ký hiệu, ghi chú và thể hiện rõ hiện trạng khu đất cũng như phần công trình dự kiến xây dựng. Đối với những công trình có yêu cầu đặc biệt, hồ sơ có thể phải bổ sung thêm bản vẽ kết cấu, phòng cháy chữa cháy hoặc các tài liệu chuyên ngành khác theo quy định.

Ai được lập và ký bản vẽ xin phép xây dựng?

Một trong những nội dung quan trọng của quy định về bản vẽ xin phép xây dựng là đơn vị thiết kế và người chịu trách nhiệm lập bản vẽ phải đáp ứng điều kiện năng lực theo quy định của pháp luật.

Đối với nhiều loại công trình, hồ sơ thiết kế phải do tổ chức hoặc cá nhân có đủ điều kiện hành nghề thực hiện. Bản vẽ cần có chữ ký của người thiết kế, người chủ trì thiết kế (nếu thuộc trường hợp áp dụng) và đóng dấu của đơn vị tư vấn theo quy định. Điều này giúp đảm bảo tính pháp lý cũng như chất lượng kỹ thuật của hồ sơ trước khi nộp đến cơ quan cấp giấy phép xây dựng.

Khi nào cần điều chỉnh bản vẽ xin phép xây dựng?

Trong quá trình chuẩn bị hồ sơ hoặc trước khi được cấp giấy phép xây dựng, nếu có sự thay đổi về phương án thiết kế thì bản vẽ cũng cần được điều chỉnh cho phù hợp. Một số trường hợp phổ biến gồm:

• Thay đổi diện tích xây dựng.
• Điều chỉnh số tầng hoặc chiều cao công trình.
• Thay đổi vị trí công trình trên khu đất.
• Điều chỉnh kết cấu chịu lực.
• Thay đổi công năng sử dụng.
• Điều chỉnh theo yêu cầu của cơ quan thẩm định hoặc quy hoạch địa phương.

Việc cập nhật và chỉnh sửa bản vẽ đúng quy định sẽ giúp hồ sơ được xem xét thuận lợi hơn, đồng thời tránh phát sinh các thủ tục điều chỉnh giấy phép xây dựng sau này.

Công ty TNHH Bản Đồ Số Sài Gòn – Đồng hành cùng khách hàng trong quá trình lập hồ sơ

Hồ sơ bản vẽ xin phép xây dựng gồm những gì?

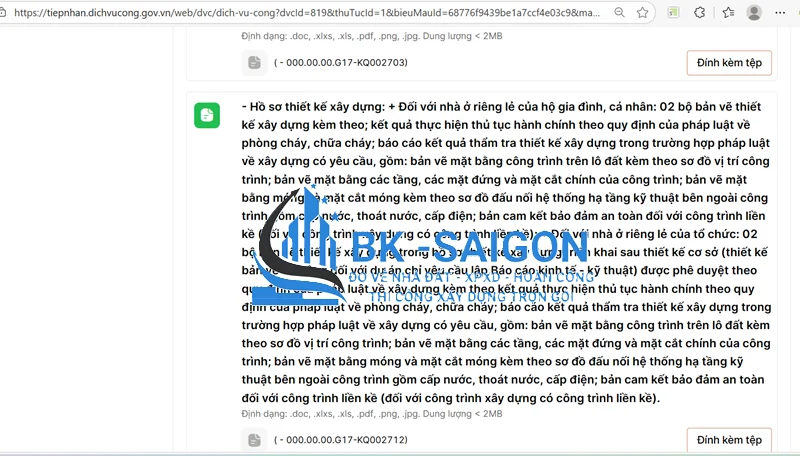

Khi thực hiện thủ tục xin giấy phép xây dựng, ngoài các giấy tờ pháp lý về quyền sử dụng đất và đơn đề nghị cấp phép, bản vẽ xin phép xây dựng là thành phần không thể thiếu trong bộ hồ sơ. Việc chuẩn bị đầy đủ các bản vẽ theo đúng quy định về bản vẽ xin phép xây dựng sẽ giúp cơ quan có thẩm quyền đánh giá chính xác phương án thiết kế, sự phù hợp với quy hoạch và rút ngắn thời gian thẩm định hồ sơ.

Tùy thuộc vào loại công trình, quy mô xây dựng và yêu cầu của cơ quan cấp phép, hồ sơ bản vẽ có thể khác nhau. Tuy nhiên, đối với nhà ở riêng lẻ và các công trình dân dụng thông thường, bộ bản vẽ thường bao gồm các nội dung sau:

Bản vẽ sơ đồ vị trí và hiện trạng khu đất

Đây là bản vẽ thể hiện vị trí thửa đất, ranh giới sử dụng đất, hướng tiếp giáp đường giao thông và các công trình lân cận. Đồng thời, bản vẽ cũng phản ánh hiện trạng khu đất trước khi xây dựng, giúp cơ quan quản lý đối chiếu với quy hoạch và hồ sơ địa chính.

Để đảm bảo độ chính xác, chủ đầu tư nên thực hiện đo vẽ hiện trạng bằng thiết bị chuyên dụng. Nếu thông tin về diện tích hoặc ranh giới chưa rõ ràng, có thể cần thực hiện trích đo địa chính thửa đất trước khi lập hồ sơ xin giấy phép xây dựng.

Bản vẽ mặt bằng các tầng

Bản vẽ mặt bằng thể hiện cách bố trí không gian của từng tầng trong công trình như phòng khách, phòng ngủ, bếp, cầu thang, khu vệ sinh, ban công và các khu vực chức năng khác. Trên bản vẽ cần ghi rõ kích thước, diện tích từng phòng, vị trí cửa đi, cửa sổ và lối lưu thông.

Đây là căn cứ quan trọng để cơ quan cấp phép xem xét công trình có phù hợp với quy hoạch, mật độ xây dựng và công năng sử dụng theo quy định hay không.

>>>>> Xem thêm: Dịch vụ đo vẽ hoàn công nhà ở tại Tp. HCM

Bản vẽ mặt đứng công trình

Bản vẽ mặt đứng mô tả hình dáng bên ngoài của công trình sau khi hoàn thành, bao gồm chiều cao các tầng, mái, cửa, ban công, lan can, vật liệu hoàn thiện và kiến trúc mặt tiền.

Thông qua bản vẽ này, cơ quan quản lý sẽ kiểm tra sự phù hợp với quy hoạch kiến trúc đô thị, chiều cao tối đa được phép xây dựng và cảnh quan khu vực.

Bản vẽ mặt cắt công trình

Bản vẽ mặt cắt thể hiện cấu tạo bên trong của công trình theo phương cắt dọc hoặc ngang, giúp làm rõ chiều cao từng tầng, kết cấu sàn, mái, cầu thang, móng và mối liên kết giữa các bộ phận của công trình.

Đây là tài liệu kỹ thuật quan trọng để đánh giá khả năng chịu lực và tính hợp lý của phương án thiết kế.

Bản vẽ móng và kết cấu chịu lực

Đối với nhiều công trình, hồ sơ cần có bản vẽ móng thể hiện loại móng sử dụng, kích thước, cao độ, cốt thép và các chi tiết kết cấu chính. Trường hợp xây dựng trên nền đất yếu hoặc công trình có quy mô lớn, hồ sơ có thể cần bổ sung tài liệu khảo sát địa chất và thuyết minh kết cấu theo yêu cầu của cơ quan chuyên môn.

Việc thiết kế kết cấu đúng tiêu chuẩn không chỉ đáp ứng yêu cầu cấp phép mà còn góp phần đảm bảo an toàn trong quá trình thi công và sử dụng công trình.

Bản vẽ hệ thống kỹ thuật

Hồ sơ xin giấy phép xây dựng thường bao gồm sơ đồ đấu nối hệ thống cấp nước, thoát nước mưa, thoát nước thải, cấp điện và các hệ thống kỹ thuật khác. Nội dung này giúp cơ quan quản lý kiểm tra khả năng kết nối với hạ tầng kỹ thuật hiện hữu, đồng thời đảm bảo công trình không ảnh hưởng đến môi trường và khu vực xung quanh.

Những lỗi thường gặp khiến hồ sơ bản vẽ xin phép xây dựng bị trả lại

Dưới đây là những lỗi thường gặp nhất khi lập hồ sơ bản vẽ xin giấy phép xây dựng.

Bản vẽ không đúng hiện trạng thực tế

Một trong những lỗi phổ biến là bản vẽ không phản ánh đúng hiện trạng khu đất hoặc công trình hiện hữu. Sai lệch về diện tích, kích thước, ranh giới thửa đất hoặc vị trí công trình có thể khiến cơ quan thẩm định yêu cầu đo đạc và lập lại hồ sơ.

Để tránh sai sót, chủ đầu tư nên thực hiện đo vẽ hiện trạng bằng thiết bị chuyên dụng trước khi thiết kế bản vẽ. Trong trường hợp thông tin địa chính chưa thống nhất, cần thực hiện trích đo địa chính thửa đất để đảm bảo tính chính xác của hồ sơ.

Thiếu các bản vẽ bắt buộc

Nhiều hồ sơ chỉ có bản vẽ mặt bằng mà thiếu các thành phần quan trọng như:

• Bản vẽ mặt đứng.
• Bản vẽ mặt cắt.
• Bản vẽ móng.
• Sơ đồ vị trí công trình.
• Sơ đồ đấu nối hệ thống cấp điện, cấp nước và thoát nước.

Việc thiếu một hoặc nhiều bản vẽ theo quy định sẽ khiến hồ sơ chưa đủ điều kiện để cơ quan có thẩm quyền xem xét cấp giấy phép xây dựng.

Thông số kỹ thuật không thống nhất

Đây là lỗi thường gặp trong quá trình lập hồ sơ, chẳng hạn như:

• Diện tích trên bản vẽ không trùng với giấy chứng nhận quyền sử dụng đất.
• Chiều cao công trình giữa các bản vẽ không đồng nhất.
• Số tầng hoặc diện tích xây dựng thể hiện khác nhau giữa mặt bằng, mặt đứng và mặt cắt.
• Sai mật độ xây dựng hoặc hệ số sử dụng đất.

Những sai khác này có thể khiến cơ quan thẩm định yêu cầu chỉnh sửa toàn bộ hồ sơ trước khi tiếp tục xem xét.

Thiết kế không phù hợp quy hoạch

Ngay cả khi bản vẽ được trình bày đầy đủ và chính xác, hồ sơ vẫn có thể bị trả lại nếu phương án thiết kế không phù hợp với quy hoạch xây dựng của khu vực.

Một số trường hợp thường gặp gồm:

• Xây vượt chỉ giới xây dựng.
• Vượt chiều cao tối đa cho phép.
• Mật độ xây dựng vượt quy định.
• Không đảm bảo khoảng lùi công trình.
• Xây dựng trên phần đất không đủ điều kiện.

Vì vậy, trước khi lập hồ sơ, chủ đầu tư cần kiểm tra thông tin quy hoạch để lựa chọn phương án thiết kế phù hợp.

Bản vẽ chưa đáp ứng yêu cầu pháp lý

Ngoài nội dung kỹ thuật, bản vẽ còn phải đảm bảo các yêu cầu về hình thức và pháp lý. Hồ sơ có thể bị yêu cầu bổ sung nếu:

• Thiếu chữ ký của người thiết kế.
• Thiếu dấu xác nhận của đơn vị tư vấn (đối với trường hợp pháp luật yêu cầu).
• Thiếu thông tin chủ đầu tư.
• Thiếu ghi chú hoặc ký hiệu kỹ thuật.
• Trình bày không đúng tỷ lệ quy định.

Đây là những lỗi tưởng chừng nhỏ nhưng lại ảnh hưởng trực tiếp đến quá trình thẩm định hồ sơ.

Không cập nhật khi có thay đổi thiết kế

Trong quá trình chuẩn bị hồ sơ, chủ đầu tư có thể thay đổi số tầng, diện tích xây dựng, kết cấu hoặc công năng sử dụng. Nếu các thay đổi này không được cập nhật đồng bộ trên toàn bộ bản vẽ, hồ sơ sẽ dễ bị đánh giá là không thống nhất và phải chỉnh sửa trước khi được cấp phép.

Giải pháp hạn chế hồ sơ bị trả lại

Để tăng khả năng hồ sơ được tiếp nhận ngay từ lần đầu, chủ đầu tư nên:

• Khảo sát và đo vẽ hiện trạng chính xác trước khi thiết kế.
• Kiểm tra quy hoạch xây dựng của khu đất.
• Chuẩn bị đầy đủ các bản vẽ theo quy định.
• Đối chiếu toàn bộ thông số kỹ thuật trước khi nộp hồ sơ.
• Lựa chọn đơn vị tư vấn có chuyên môn và kinh nghiệm trong lĩnh vực xin giấy phép xây dựng.

Quy trình lập bản vẽ xin phép xây dựng tại Công ty TNHH Bản Đồ Số Sài Gòn

Bước 1. Tiếp nhận thông tin và tư vấn giải pháp

Sau khi nhận được yêu cầu, đội ngũ chuyên viên của Công ty TNHH Bản Đồ Số Sài Gòn sẽ trao đổi với khách hàng để nắm rõ nhu cầu, mục đích xây dựng và hiện trạng pháp lý của khu đất.

Các thông tin cần kiểm tra gồm:

• Giấy chứng nhận quyền sử dụng đất (sổ hồng).
• Hiện trạng công trình (nếu có).
• Quy mô xây dựng dự kiến.
• Loại công trình.
• Khu vực xây dựng và quy hoạch liên quan.

Dựa trên những thông tin này, công ty sẽ tư vấn phương án lập hồ sơ phù hợp, giúp khách hàng tiết kiệm thời gian và hạn chế phát sinh chi phí.

Bước 2. Khảo sát và đo vẽ hiện trạng

Đây là bước quan trọng để đảm bảo toàn bộ bản vẽ phản ánh đúng hiện trạng thực tế của khu đất.

>>>>> Xem thêm: Dịch vụ đo vẽ nhà đất tại Tp. HCM

Đội ngũ kỹ sư sử dụng các thiết bị đo đạc hiện đại để xác định:

• Diện tích khu đất.
• Ranh giới thửa đất.
• Cao độ nền.
• Hiện trạng công trình hiện hữu.
• Các công trình liền kề.
• Hệ thống giao thông và hạ tầng kỹ thuật xung quanh.

Trong trường hợp cần thiết, công ty sẽ hỗ trợ thực hiện trích đo địa chính thửa đất nhằm bảo đảm tính chính xác của hồ sơ.

Bước 3. Thiết kế bản vẽ xin phép xây dựng

Sau khi hoàn tất khảo sát, đội ngũ kiến trúc sư và kỹ sư tiến hành lập bản vẽ theo đúng quy định hiện hành.

Hồ sơ thiết kế thường bao gồm:

• Sơ đồ vị trí công trình.
• Bản vẽ mặt bằng các tầng.
• Bản vẽ mặt đứng.
• Bản vẽ mặt cắt.
• Bản vẽ móng.
• Bản vẽ mái.
• Sơ đồ cấp điện, cấp nước và thoát nước.
• Các chi tiết kỹ thuật theo yêu cầu của từng loại công trình.

Toàn bộ bản vẽ được trình bày đúng tỷ lệ, đầy đủ thông số kỹ thuật và phù hợp với quy hoạch xây dựng của khu vực.

Bước 4. Kiểm tra hồ sơ pháp lý và đối chiếu quy hoạch

Trước khi hoàn thiện hồ sơ, Công ty TNHH Bản Đồ Số Sài Gòn tiến hành rà soát toàn bộ nội dung nhằm bảo đảm hồ sơ đáp ứng đầy đủ quy định về bản vẽ xin phép xây dựng.

Các nội dung được kiểm tra bao gồm:

• Diện tích xây dựng.
• Mật độ xây dựng.
• Chiều cao công trình.
• Khoảng lùi xây dựng.
• Chỉ giới đường đỏ.
• Quy hoạch sử dụng đất.
• Sự thống nhất giữa bản vẽ và giấy tờ pháp lý.

Việc kiểm tra kỹ lưỡng trước khi nộp giúp giảm đáng kể nguy cơ hồ sơ bị yêu cầu chỉnh sửa hoặc bổ sung.

Bước 5. Hoàn thiện và bàn giao hồ sơ

Sau khi hoàn tất các bước kiểm tra, công ty tiến hành in ấn, đóng dấu (nếu thuộc trường hợp áp dụng) và bàn giao đầy đủ bộ hồ sơ cho khách hàng.

Nếu khách hàng sử dụng dịch vụ trọn gói, Công ty TNHH Bản Đồ Số Sài Gòn sẽ đại diện thực hiện các thủ tục nộp hồ sơ, theo dõi quá trình xử lý và phối hợp với cơ quan có thẩm quyền để kịp thời bổ sung hoặc điều chỉnh khi có yêu cầu.

Vì sao nên lựa chọn Công ty TNHH Bản Đồ Số Sài Gòn?

Không chỉ cung cấp dịch vụ lập bản vẽ xin phép xây dựng, Công ty TNHH Bản Đồ Số Sài Gòn còn đồng hành cùng khách hàng trong toàn bộ quá trình hoàn thiện hồ sơ pháp lý xây dựng.

Những lợi thế nổi bật của công ty gồm:

• Đội ngũ kỹ sư và kiến trúc sư nhiều năm kinh nghiệm.
• Thiết bị đo đạc hiện đại, cho kết quả chính xác.
• Hiểu rõ quy định pháp luật và quy hoạch tại TP.HCM.
• Hỗ trợ đo vẽ hiện trạng, trích đo địa chính và lập hồ sơ đồng bộ.
• Quy trình làm việc chuyên nghiệp, minh bạch.
• Chi phí hợp lý, báo giá rõ ràng trước khi thực hiện.
• Cam kết đúng tiến độ và hỗ trợ khách hàng đến khi hoàn thành thủ tục.

Với phương châm "Chính xác – Nhanh chóng – Chuyên nghiệp", Công ty TNHH Bản Đồ Số Sài Gòn đã trở thành đối tác tin cậy của nhiều cá nhân, hộ gia đình và doanh nghiệp trong lĩnh vực đo đạc, thiết kế bản vẽ và xin giấy phép xây dựng tại TP.HCM. Lựa chọn đúng đơn vị tư vấn ngay từ đầu sẽ giúp chủ đầu tư tiết kiệm thời gian, giảm chi phí phát sinh và nâng cao khả năng hồ sơ được phê duyệt ngay trong lần nộp đầu tiên.
