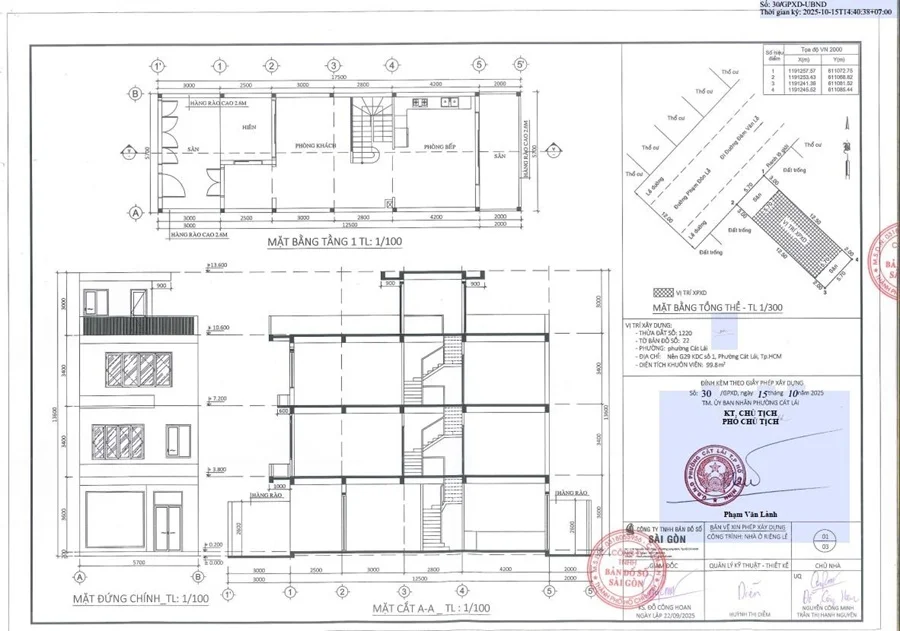

Mẫu Bản Vẽ Xin Phép Xây Dựng Nhà Ở TP.HCM

Để được cấp giấy phép xây dựng, chủ đầu tư cần chuẩn bị đầy đủ hồ sơ theo quy định, trong đó mẫu bản vẽ xin phép xây dựng nhà ở TP.HCM là tài liệu quan trọng quyết định quá trình thẩm định và cấp phép. Bản vẽ không chỉ thể hiện phương án thiết kế công trình mà còn giúp cơ quan quản lý đánh giá sự phù hợp với quy hoạch, kiến trúc và các quy chuẩn kỹ thuật hiện hành. Trong bài viết này, bạn sẽ tìm hiểu chi tiết về mẫu bản vẽ xin phép xây dựng, các thành phần bắt buộc, quy định pháp luật và những lưu ý quan trọng để chuẩn bị hồ sơ đúng quy định, hạn chế bị yêu cầu bổ sung hoặc chỉnh sửa.

Mẫu bản vẽ xin phép xây dựng nhà ở TP.HCM là gì?

Mẫu bản vẽ xin phép xây dựng nhà ở TP.HCM là bộ tài liệu kỹ thuật thể hiện phương án thiết kế công trình nhà ở, được lập theo đúng quy chuẩn xây dựng và dùng để nộp kèm hồ sơ xin cấp giấy phép xây dựng tại cơ quan có thẩm quyền. Đây là căn cứ quan trọng để cơ quan quản lý đô thị xem xét công trình có phù hợp với quy hoạch, chỉ giới xây dựng, mật độ xây dựng và các tiêu chuẩn kỹ thuật hiện hành hay không.

Về bản chất, mẫu bản vẽ không chỉ đơn thuần là bản vẽ thiết kế kiến trúc mà còn là tập hợp nhiều thành phần bản vẽ khác nhau, thể hiện toàn bộ thông tin từ hiện trạng khu đất đến phương án xây dựng công trình. Việc lập đúng mẫu bản vẽ xin phép xây dựng nhà ở TP.HCM giúp đảm bảo hồ sơ hợp lệ ngay từ lần nộp đầu tiên, hạn chế việc bị yêu cầu chỉnh sửa hoặc bổ sung, từ đó rút ngắn thời gian xin giấy phép xây dựng.

Thông thường, một bộ mẫu bản vẽ sẽ bao gồm các nội dung chính như: sơ đồ vị trí khu đất, bản vẽ mặt bằng các tầng, mặt đứng công trình, mặt cắt, bản vẽ móng và các hệ thống kỹ thuật liên quan. Mỗi thành phần đều có vai trò riêng trong việc thể hiện hình khối, kết cấu và công năng sử dụng của ngôi nhà sau khi hoàn thành.

>>>>> Xem thêm: Dịch vụ xin giấy phép xây dựng tại Tp. HCM

Ngoài ra, mẫu bản vẽ còn phải tuân thủ các yêu cầu về tỷ lệ kỹ thuật, kích thước, ký hiệu và thông tin thể hiện theo đúng quy định pháp luật về xây dựng. Đây là yếu tố bắt buộc để đảm bảo tính pháp lý của hồ sơ xin phép xây dựng tại TP.HCM.

Quy định về mẫu bản vẽ xin phép xây dựng nhà ở tại TP.HCM

Để được cơ quan có thẩm quyền chấp thuận cấp giấy phép xây dựng, mẫu bản vẽ xin phép xây dựng nhà ở TP.HCM phải tuân thủ đầy đủ các quy định pháp luật hiện hành về xây dựng, quy hoạch đô thị và tiêu chuẩn kỹ thuật. Đây là yếu tố bắt buộc nhằm đảm bảo công trình được thiết kế phù hợp với hiện trạng khu đất, an toàn kỹ thuật và không vi phạm quy hoạch của địa phương.

Việc hiểu rõ quy định về mẫu bản vẽ xin phép xây dựng nhà ở TP.HCM giúp chủ đầu tư chuẩn bị hồ sơ chính xác ngay từ đầu, hạn chế tình trạng bị trả hồ sơ hoặc yêu cầu chỉnh sửa nhiều lần trong quá trình thẩm định.

Căn cứ pháp lý áp dụng

Mẫu bản vẽ xin phép xây dựng được lập dựa trên các quy định pháp luật về xây dựng hiện hành, bao gồm:

• Luật Xây dựng và các văn bản sửa đổi, bổ sung.
• Nghị định hướng dẫn về cấp giấy phép xây dựng.
• Quy chuẩn kỹ thuật quốc gia về quy hoạch xây dựng.
• Các quy định quản lý kiến trúc và xây dựng của UBND TP.HCM.

Các văn bản này quy định rõ về nội dung, hình thức, tiêu chuẩn thể hiện và điều kiện để bản vẽ được chấp thuận trong hồ sơ xin phép xây dựng.

Yêu cầu kỹ thuật đối với bản vẽ

Một mẫu bản vẽ xin phép xây dựng nhà ở TP.HCM hợp lệ cần đáp ứng các yêu cầu kỹ thuật cơ bản sau:

• Thể hiện đúng hiện trạng khu đất và công trình (nếu có).
• Đảm bảo tỷ lệ bản vẽ theo tiêu chuẩn xây dựng.
• Ghi đầy đủ kích thước, diện tích và thông số kỹ thuật.
• Thể hiện rõ mặt bằng, mặt đứng, mặt cắt công trình.
• Có bản vẽ móng và các chi tiết kết cấu cơ bản.
• Thể hiện hệ thống cấp điện, cấp nước và thoát nước.
• Có chú thích, ký hiệu kỹ thuật rõ ràng, dễ hiểu.

Tất cả thông tin trên bản vẽ phải thống nhất với nhau, không được sai lệch giữa các hạng mục, nhằm đảm bảo tính chính xác trong quá trình thẩm định hồ sơ.

Yêu cầu về đơn vị thiết kế và người thực hiện

Theo quy định, bản vẽ xin phép xây dựng phải được lập bởi cá nhân hoặc tổ chức có đủ năng lực chuyên môn trong lĩnh vực thiết kế xây dựng. Bản vẽ cần có chữ ký của người thiết kế và có thể cần dấu xác nhận của đơn vị tư vấn thiết kế (trong trường hợp áp dụng theo quy định pháp luật).

Điều này nhằm đảm bảo bản vẽ không chỉ đúng về mặt kỹ thuật mà còn có giá trị pháp lý khi nộp hồ sơ xin giấy phép xây dựng tại cơ quan nhà nước.

Quy định về sự phù hợp với quy hoạch

Một trong những yêu cầu quan trọng nhất là bản vẽ phải phù hợp với quy hoạch xây dựng tại khu vực TP.HCM, bao gồm:

• Chỉ giới đường đỏ và chỉ giới xây dựng.
• Mật độ xây dựng cho phép.
• Chiều cao tối đa công trình.
• Khoảng lùi công trình theo quy định.
• Mục đích sử dụng đất.

Nếu bản vẽ không đáp ứng các yếu tố này, hồ sơ sẽ bị yêu cầu điều chỉnh hoặc từ chối cấp phép xây dựng.

Vai trò của đơn vị chuyên môn trong việc lập bản vẽ

Trong thực tế, việc tự lập bản vẽ xin phép xây dựng rất dễ xảy ra sai sót do yêu cầu kỹ thuật và pháp lý khá phức tạp. Vì vậy, nhiều chủ đầu tư tại TP.HCM lựa chọn đơn vị chuyên nghiệp như Công ty TNHH Bản Đồ Số Sài Gòn để đảm bảo hồ sơ được thực hiện đúng quy định ngay từ đầu.

Với đội ngũ kỹ sư giàu kinh nghiệm và quy trình làm việc chuẩn hóa, công ty hỗ trợ khách hàng từ khâu đo vẽ hiện trạng, kiểm tra quy hoạch đến thiết kế mẫu bản vẽ xin phép xây dựng hoàn chỉnh, giúp tăng khả năng hồ sơ được duyệt nhanh chóng và hạn chế tối đa việc bị trả lại.

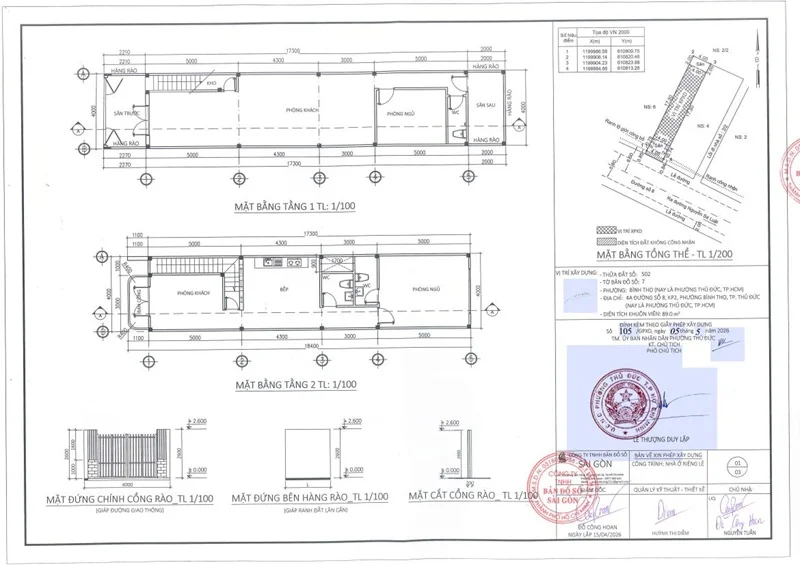

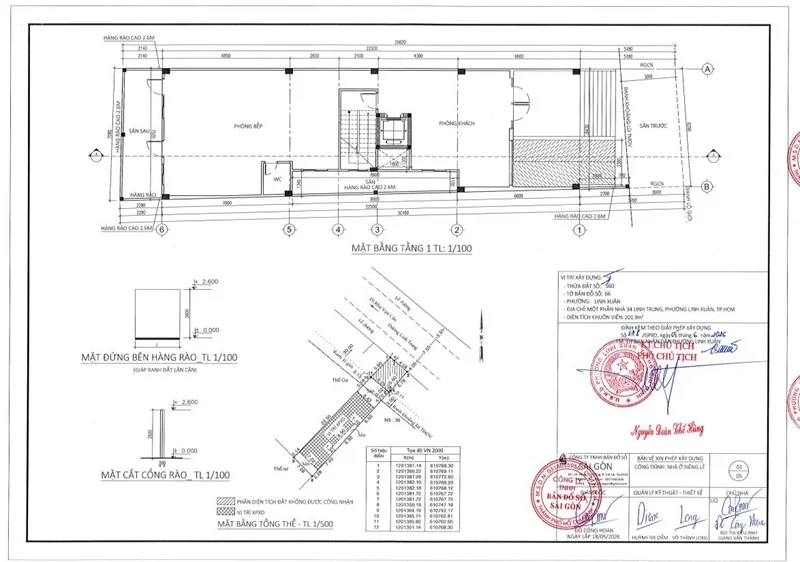

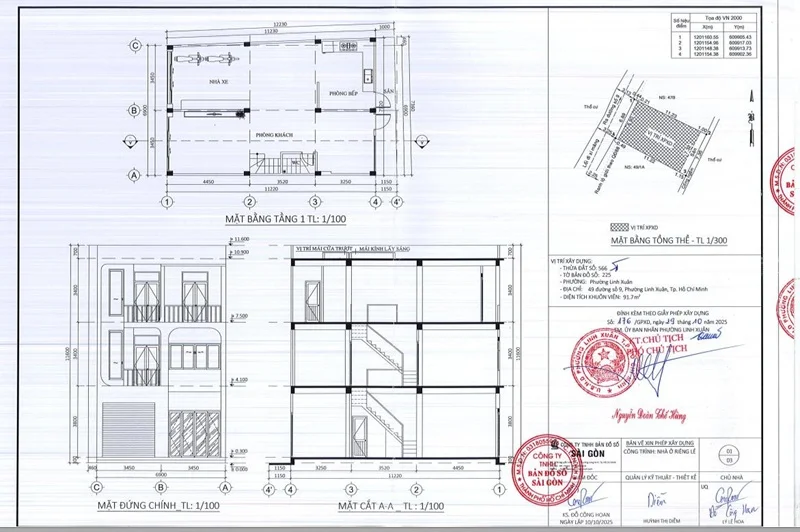

Mẫu bản vẽ xin phép xây dựng nhà ở TP.HCM gồm những gì?

Một mẫu bản vẽ xin phép xây dựng nhà ở TP.HCM đạt chuẩn không chỉ là một bản vẽ đơn lẻ mà là tập hợp nhiều loại bản vẽ kỹ thuật khác nhau, thể hiện đầy đủ thông tin về khu đất, phương án thiết kế và kết cấu công trình. Việc chuẩn bị đúng và đủ các thành phần trong bản vẽ là yêu cầu quan trọng theo quy định về mẫu bản vẽ xin phép xây dựng nhà ở TP.HCM, giúp hồ sơ được cơ quan chức năng tiếp nhận và thẩm định thuận lợi hơn.

>>>>> Xem thêm: Dịch vụ làm bản vẽ xin phép xây dựng tại Tp. HCM

Dưới đây là các thành phần cơ bản thường có trong một bộ bản vẽ xin phép xây dựng nhà ở.

Sơ đồ vị trí khu đất

Đây là bản vẽ thể hiện vị trí thửa đất trong khu vực xung quanh, bao gồm ranh giới khu đất, hướng tiếp giáp đường giao thông, công trình lân cận và các yếu tố liên quan. Sơ đồ vị trí giúp cơ quan cấp phép xác định chính xác vị trí xây dựng và đối chiếu với quy hoạch đô thị.

Bản vẽ hiện trạng khu đất

Bản vẽ hiện trạng thể hiện thực tế khu đất trước khi xây dựng, bao gồm diện tích, hình dạng, ranh giới và các công trình hiện hữu (nếu có). Đây là cơ sở quan trọng để đánh giá tính chính xác của hồ sơ và hạn chế sai lệch khi triển khai thiết kế.

Bản vẽ mặt bằng các tầng

Bản vẽ mặt bằng thể hiện cách bố trí không gian của từng tầng trong công trình như phòng khách, phòng ngủ, bếp, nhà vệ sinh, cầu thang và các khu vực chức năng khác. Đồng thời, bản vẽ cần thể hiện rõ kích thước, diện tích và lối di chuyển trong công trình.

Bản vẽ mặt đứng công trình

Bản vẽ mặt đứng thể hiện hình dáng bên ngoài của công trình sau khi hoàn thiện, bao gồm chiều cao các tầng, kiến trúc mặt tiền, cửa, ban công và các chi tiết trang trí. Đây là cơ sở để cơ quan quản lý đánh giá tính phù hợp với kiến trúc đô thị khu vực.

Bản vẽ mặt cắt công trình

Bản vẽ mặt cắt mô tả cấu trúc bên trong của công trình theo phương cắt dọc hoặc ngang, thể hiện chiều cao tầng, kết cấu sàn, cầu thang, mái và móng. Bản vẽ này giúp đánh giá sự hợp lý về mặt kỹ thuật và khả năng chịu lực của công trình.

Bản vẽ móng và kết cấu chịu lực

Đây là phần quan trọng trong hồ sơ thiết kế, thể hiện giải pháp móng, hệ thống cột, dầm và sàn của công trình. Tùy theo quy mô công trình và điều kiện nền đất, bản vẽ kết cấu sẽ được điều chỉnh cho phù hợp nhằm đảm bảo an toàn trong thi công và sử dụng.

Bản vẽ hệ thống kỹ thuật

Bao gồm sơ đồ cấp điện, cấp nước, thoát nước mưa và nước thải của công trình. Hệ thống kỹ thuật cần được thiết kế đồng bộ để đảm bảo công trình hoạt động ổn định và không ảnh hưởng đến hạ tầng xung quanh.

Bản thống kê diện tích xây dựng

Phần này thể hiện tổng diện tích xây dựng, mật độ xây dựng, hệ số sử dụng đất và các thông số liên quan. Đây là dữ liệu quan trọng để cơ quan cấp phép đối chiếu với quy hoạch và quy định xây dựng hiện hành tại TP.HCM.

Quy trình lập mẫu bản vẽ xin phép xây dựng tại TP.HCM

Để đảm bảo mẫu bản vẽ xin phép xây dựng nhà ở TP.HCM được thực hiện đúng quy định và có khả năng được cơ quan chức năng phê duyệt ngay từ lần nộp đầu tiên, việc tuân thủ một quy trình làm việc chuyên nghiệp là vô cùng quan trọng. Một quy trình rõ ràng không chỉ giúp kiểm soát chất lượng hồ sơ mà còn hạn chế tối đa sai sót trong quá trình thiết kế và thẩm định.

Tại Công ty TNHH Bản Đồ Số Sài Gòn, quy trình lập bản vẽ xin phép xây dựng được chuẩn hóa theo từng bước cụ thể, đảm bảo tính chính xác, pháp lý và tiến độ thực hiện cho khách hàng tại TP.HCM.

Bước 1. Tiếp nhận thông tin và tư vấn ban đầu

Ở bước đầu tiên, đội ngũ kỹ sư và chuyên viên pháp lý sẽ tiếp nhận thông tin từ khách hàng bao gồm:

• Thông tin thửa đất và giấy chứng nhận quyền sử dụng đất.
• Nhu cầu xây dựng (nhà ở riêng lẻ, nhà phố, biệt thự…).
• Quy mô công trình dự kiến.
• Khu vực xây dựng tại TP.HCM.

Dựa trên các thông tin này, Công ty TNHH Bản Đồ Số Sài Gòn sẽ tư vấn phương án thiết kế phù hợp, đồng thời giải thích rõ các quy định về mẫu bản vẽ xin phép xây dựng nhà ở TP.HCM để khách hàng nắm rõ trước khi triển khai.

Bước 2. Khảo sát và đo vẽ hiện trạng

Sau khi thống nhất phương án, đội ngũ kỹ thuật sẽ tiến hành khảo sát thực tế tại khu đất để thu thập dữ liệu chính xác.

Các nội dung khảo sát bao gồm:

• Ranh giới thửa đất.
• Diện tích thực tế.
• Hiện trạng công trình (nếu có).
• Cao độ nền và địa hình khu đất.
• Công trình liền kề và hạ tầng xung quanh.

Trong trường hợp cần thiết, công ty sẽ thực hiện đo vẽ hiện trạng hoặc trích đo địa chính thửa đất nhằm đảm bảo dữ liệu đầu vào chính xác tuyệt đối cho việc thiết kế bản vẽ.

Bước 3. Thiết kế mẫu bản vẽ xin phép xây dựng

Dựa trên dữ liệu khảo sát, đội ngũ kiến trúc sư và kỹ sư tiến hành thiết kế mẫu bản vẽ xin phép xây dựng nhà ở TP.HCM theo đúng tiêu chuẩn kỹ thuật và quy định pháp luật hiện hành.

Hồ sơ thiết kế bao gồm:

• Sơ đồ vị trí khu đất.
• Bản vẽ mặt bằng các tầng.
• Bản vẽ mặt đứng.
• Bản vẽ mặt cắt.
• Bản vẽ móng và kết cấu.
• Bản vẽ hệ thống điện, nước, thoát nước.
• Thống kê diện tích và thông số kỹ thuật công trình.

Tất cả bản vẽ được kiểm tra kỹ lưỡng để đảm bảo tính thống nhất, chính xác và phù hợp với quy hoạch khu vực.

Bước 4. Kiểm tra, rà soát và hoàn thiện hồ sơ

Trước khi bàn giao, hồ sơ sẽ được kiểm tra toàn diện để đảm bảo không có sai sót về:

• Diện tích xây dựng.
• Mật độ xây dựng.
• Chiều cao công trình.
• Chỉ giới xây dựng.
• Sự thống nhất giữa các bản vẽ.
• Tính pháp lý của hồ sơ.

Việc rà soát kỹ lưỡng giúp hạn chế tối đa nguy cơ hồ sơ bị trả lại hoặc yêu cầu chỉnh sửa trong quá trình xin giấy phép xây dựng.

Bước 5. Bàn giao và hỗ trợ nộp hồ sơ

Sau khi hoàn thiện, Công ty TNHH Bản Đồ Số Sài Gòn sẽ bàn giao toàn bộ hồ sơ bản vẽ cho khách hàng hoặc đại diện khách hàng thực hiện nộp hồ sơ tại cơ quan có thẩm quyền.

Ngoài ra, công ty còn hỗ trợ:

• Theo dõi tiến trình xử lý hồ sơ.
• Bổ sung hoặc điều chỉnh bản vẽ khi có yêu cầu.
• Tư vấn các thủ tục liên quan đến cấp phép xây dựng.

Chi phí lập mẫu bản vẽ xin phép xây dựng nhà ở TP.HCM

Chi phí lập mẫu bản vẽ xin phép xây dựng nhà ở TP.HCM là một trong những vấn đề được nhiều chủ đầu tư quan tâm khi chuẩn bị hồ sơ xây dựng. Trên thực tế, mức chi phí không cố định mà sẽ thay đổi tùy theo nhiều yếu tố khác nhau như quy mô công trình, hiện trạng khu đất, mức độ phức tạp của thiết kế và yêu cầu cụ thể của từng khách hàng.

Việc hiểu rõ cách tính chi phí sẽ giúp chủ đầu tư chủ động hơn trong việc chuẩn bị ngân sách và lựa chọn đơn vị thiết kế phù hợp, đồng thời đảm bảo hồ sơ đáp ứng đúng quy định về mẫu bản vẽ xin phép xây dựng nhà ở TP.HCM.

Các yếu tố ảnh hưởng đến chi phí lập bản vẽ

Chi phí lập bản vẽ xin phép xây dựng thường phụ thuộc vào các yếu tố chính sau:

• Quy mô công trình: Nhà càng nhiều tầng, diện tích càng lớn thì khối lượng thiết kế càng nhiều, dẫn đến chi phí cao hơn.
• Hiện trạng khu đất: Khu đất có ranh giới phức tạp, cần đo vẽ lại hoặc trích đo địa chính sẽ phát sinh thêm chi phí khảo sát.
• Loại công trình: Nhà ở riêng lẻ, nhà phố, biệt thự hay công trình cải tạo sẽ có mức chi phí khác nhau.
• Mức độ chi tiết của hồ sơ: Yêu cầu thiết kế càng chi tiết (kết cấu, kiến trúc, hệ thống kỹ thuật) thì chi phí càng tăng.
• Yêu cầu thời gian thực hiện: Hồ sơ cần làm nhanh hoặc gấp thường có chi phí cao hơn thông thường.

Mức chi phí tham khảo tại TP.HCM

Tại khu vực TP.HCM, chi phí lập mẫu bản vẽ xin phép xây dựng nhà ở thường được tính theo diện tích xây dựng hoặc theo gói dịch vụ. Mức giá phổ biến có thể dao động tùy theo đơn vị thực hiện và yêu cầu cụ thể của khách hàng.

Thông thường:

• Nhà ở đơn giản: chi phí thấp hơn do thiết kế không phức tạp.
• Nhà phố nhiều tầng: chi phí trung bình, tùy theo số tầng và diện tích.
• Biệt thự hoặc công trình đặc biệt: chi phí cao hơn do yêu cầu thiết kế chi tiết và kỹ thuật phức tạp.

Ngoài ra, một số đơn vị còn cung cấp gói dịch vụ trọn gói bao gồm đo vẽ hiện trạng, thiết kế bản vẽ xin phép xây dựng và hỗ trợ hồ sơ pháp lý, giúp khách hàng tiết kiệm thời gian và hạn chế phát sinh chi phí.

Lưu ý khi lựa chọn đơn vị thiết kế bản vẽ

Để đảm bảo chi phí hợp lý và chất lượng hồ sơ đạt yêu cầu, chủ đầu tư cần lưu ý:

• Không nên chọn đơn vị chỉ dựa trên giá rẻ mà bỏ qua yếu tố chất lượng.
• Ưu tiên đơn vị có kinh nghiệm trong lĩnh vực đo đạc và xin phép xây dựng.
• Kiểm tra năng lực kỹ sư và quy trình làm việc.
• Yêu cầu báo giá rõ ràng, minh bạch trước khi thực hiện.
• Đảm bảo hồ sơ được thiết kế đúng theo quy định pháp luật hiện hành.

Dịch vụ trọn gói tại Công ty TNHH Bản Đồ Số Sài Gòn

Để giúp khách hàng tối ưu chi phí và thời gian, Công ty TNHH Bản Đồ Số Sài Gòn cung cấp dịch vụ lập mẫu bản vẽ xin phép xây dựng nhà ở TP.HCM trọn gói, bao gồm:

• Khảo sát và đo vẽ hiện trạng khu đất.
• Thiết kế bản vẽ xin phép xây dựng đúng quy định.
• Tư vấn phương án thiết kế tối ưu.
• Hỗ trợ hoàn thiện hồ sơ pháp lý liên quan.

Với đội ngũ kỹ sư giàu kinh nghiệm và quy trình làm việc chuyên nghiệp, công ty cam kết mang đến mức chi phí hợp lý, minh bạch và phù hợp với từng nhu cầu thực tế của khách hàng, đồng thời đảm bảo hồ sơ đáp ứng đầy đủ yêu cầu để được cơ quan chức năng phê duyệt nhanh chóng.
