Đo Vẽ Hiện Trạng Định Vị Cắm Ranh Mốc Phường Long Trường, TP.HCM.

Giới Thiệu Chung Về Phường Long Trường, TP.HCM

Phường Long Trường là một trong những phường mới của TP.HCM, được hình thành từ việc sáp nhập nguyên trạng hai phường Long Trường và Phú Hữu. Phường có tổng diện tích 24,49 km² và dân số khoảng 71.026 người (tính đến năm 2025), là một trong những khu vực có tốc độ đô thị hóa nhanh và nhu cầu pháp lý về đất đai, xây dựng ngày càng tăng.

Với vị trí chiến lược nằm gần các trục giao thông trọng điểm như cao tốc TP.HCM – Long Thành – Dầu Giây, Vành đai 3 và tuyến Metro số 1 sắp vận hành, phường Long Trường đang trở thành điểm đến hấp dẫn cho các dự án đầu tư, phát triển khu dân cư, nhà ở xã hội và hạ tầng kỹ thuật.

Trong bối cảnh đó, nhu cầu đo vẽ hiện trạng, định vị và cắm ranh mốc đất tại phường Long Trường ngày càng cấp thiết. Đây là bước đầu tiên và quan trọng để phục vụ:

• Cấp đổi hoặc cấp mới sổ đỏ, sổ hồng;
• Xin phép xây dựng nhà ở, công trình;
• Mua bán, tách thửa, chuyển nhượng;
• Phòng ngừa tranh chấp đất đai;
• Thực hiện các dự án đầu tư đúng quy hoạch.

Dịch vụ đo vẽ hiện trạng cắm ranh mốc tại phường Long Trường vì thế trở thành công cụ hỗ trợ đắc lực cho cá nhân và tổ chức đang sử dụng hoặc có nhu cầu hợp thức hóa quyền sử dụng đất trong khu vực.

Khi Nào Cần Đo Vẽ Hiện Trạng & Cắm Mốc Ranh Giới Tại Phường Long Trường?

Việc đo vẽ hiện trạng và cắm mốc ranh giới đất tại phường Long Trường là yêu cầu bắt buộc hoặc cần thiết trong nhiều trường hợp pháp lý và kỹ thuật. Dưới đây là các tình huống phổ biến mà người dân và doanh nghiệp nên hoặc buộc phải thực hiện:

Cấp đổi hoặc cấp mới sổ đỏ, sổ hồng

Khi người dân thực hiện cấp đổi Giấy chứng nhận quyền sử dụng đất (sổ đỏ) do bị rách, mờ, sai thông tin diện tích hoặc khi được cấp mới cho đất chưa có giấy chứng nhận, cơ quan chức năng sẽ yêu cầu bản vẽ hiện trạng nhà đất kèm theo tài liệu xác nhận ranh giới sử dụng thực tế.

Xin phép xây dựng nhà ở, công trình

Trước khi được cấp giấy phép xây dựng, chủ đầu tư phải cung cấp bản vẽ hiện trạng thể hiện đúng ranh đất trên thực tế. Việc cắm mốc định vị công trình giúp đảm bảo thi công đúng vị trí, đúng chỉ giới xây dựng, tránh xây dựng sai ranh hoặc bị xử phạt hành chính.

Tách thửa, hợp thửa đất

Trong trường hợp người sử dụng đất muốn chia nhỏ đất để tặng cho, chuyển nhượng hoặc hợp nhất các thửa đất liền kề, bắt buộc phải đo vẽ lại hiện trạng để xác định số thửa, diện tích, kích thước từng phần và định vị mốc giới mới tương ứng với ranh chia tách.

Mua bán, chuyển nhượng bất động sản

Trước khi tiến hành giao dịch, bên mua và bên bán nên thực hiện đo vẽ, xác nhận ranh giới thực tế khớp với giấy tờ pháp lý, giúp tránh rủi ro về sau và làm cơ sở định giá chính xác.

Tranh chấp đất đai với hàng xóm, hộ liền kề

Trong nhiều trường hợp ranh giới giữa hai hộ không rõ ràng hoặc bị xâm lấn, cắm mốc ranh giới bằng thiết bị đo GPS hoặc toàn đạc điện tử giúp xác định chính xác ranh đất, phục vụ hòa giải hoặc xử lý tranh chấp qua pháp luật.

Thực hiện dự án đầu tư, quy hoạch hạ tầng

Các chủ đầu tư dự án nhà ở, khu dân cư, công trình công cộng hoặc doanh nghiệp muốn phát triển bất động sản tại Long Trường đều phải có bản đồ hiện trạng kèm tọa độ ranh giới để trình duyệt quy hoạch hoặc lập hồ sơ thiết kế.

Quy Trình Đo Vẽ Hiện Trạng & Cắm Mốc Ranh Giới Tại Long Trường

Tại phường Long Trường – khu vực đang đô thị hóa mạnh mẽ với mật độ dân cư ngày càng tăng, việc đo vẽ hiện trạng và cắm ranh mốc cần được thực hiện bài bản, đúng kỹ thuật. Dưới đây là quy trình tiêu chuẩn, được các đơn vị chuyên môn như BK-SAIGON áp dụng hiện nay:

>>>>> Xem thêm: Dịch vụ xin giấy phép xây dựng phường Long Trường

Bước 1: Tiếp nhận yêu cầu & tư vấn miễn phí

• Khách hàng cung cấp thông tin: diện tích đất, loại đất, mục đích đo vẽ (xin phép xây dựng, cấp đổi sổ, tranh chấp, mua bán…).
• Đơn vị đo đạc khảo sát sơ bộ, tư vấn quy trình, thời gian và báo giá phù hợp theo thực tế.

Bước 2: Chuẩn bị hồ sơ pháp lý

Khách hàng cần cung cấp một số giấy tờ liên quan:

• Giấy chứng nhận quyền sử dụng đất (sổ đỏ/sổ hồng);
• CMND/CCCD của người đứng tên;
• Trích lục bản đồ địa chính (nếu có);
• Hợp đồng mua bán (nếu đất chưa sang tên).

Bước 3: Khảo sát & đo đạc ngoài thực địa

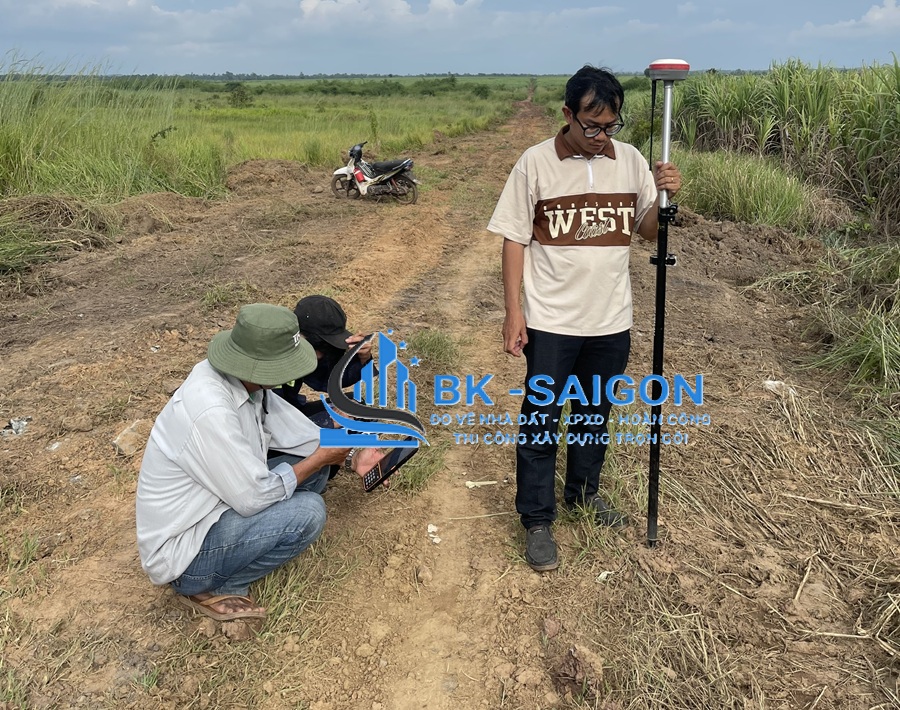

• Kỹ sư đo đạc sử dụng máy toàn đạc điện tử, máy định vị GPS 2 tần số xác định các điểm góc ranh đất.
• Đo kiểm tọa độ theo hệ VN-2000 đúng chuẩn của Sở TNMT TP.HCM.
• Ghi nhận các yếu tố thực tế như hàng rào, tường ranh, cọc mốc hiện hữu, độ dốc, vị trí lối đi chung…

Bước 4: Lập bản vẽ hiện trạng – định vị mốc

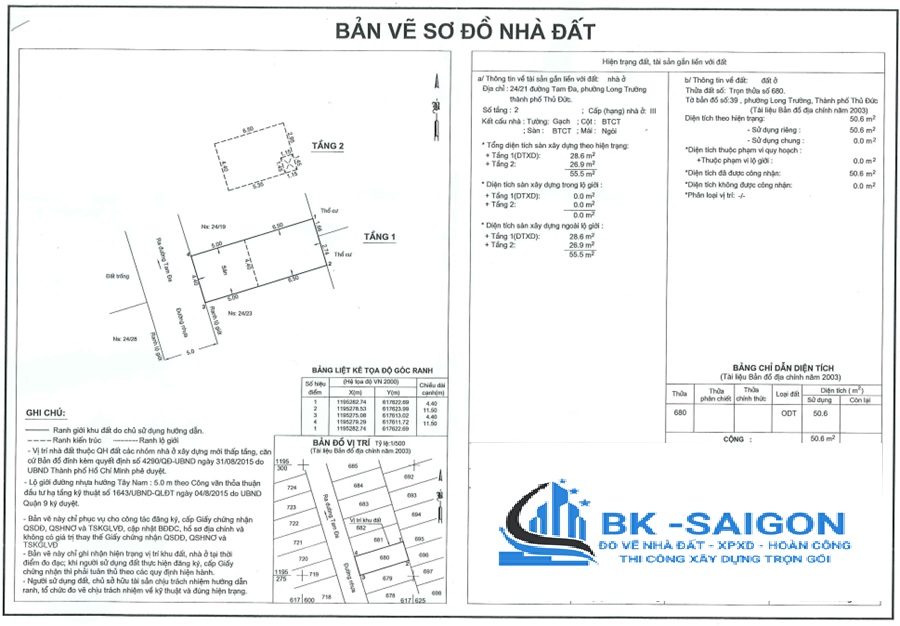

• Bản vẽ được thể hiện đúng tỷ lệ, mô tả rõ các kích thước cạnh, tổng diện tích, số điểm mốc và tọa độ VN-2000.
• Kèm theo bảng thống kê tọa độ, ký hiệu mốc ranh rõ ràng, chuẩn hóa kỹ thuật để nộp hồ sơ pháp lý.

Bước 5: Cắm mốc ranh giới trực tiếp

• Mỗi mốc được đóng bằng cọc bê tông, sắt hoặc inox, có đánh số tương ứng với bản vẽ hiện trạng.
• Các mốc được cắm tại đúng vị trí đã đo, độ sâu và độ bền đảm bảo sử dụng lâu dài.
• Nếu không thể đóng mốc do địa hình, sẽ đánh dấu bằng sơn hoặc xác định ranh bằng tim đường, tường rào.

Bước 6: Lập hồ sơ bàn giao & nghiệm thu

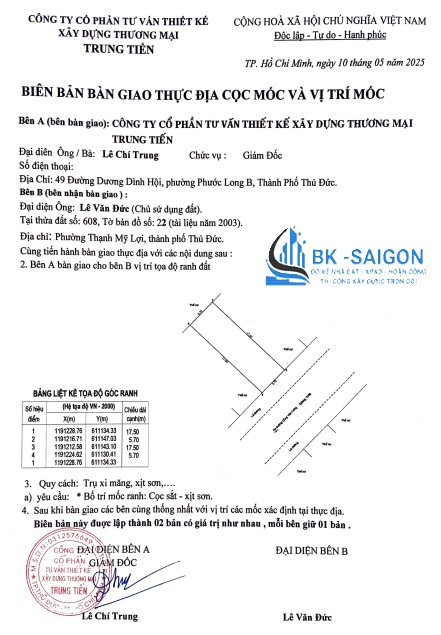

• Hồ sơ gồm: bản vẽ hiện trạng, danh sách tọa độ, ảnh chụp vị trí mốc, biên bản bàn giao ranh giới.
• Hai bên ký xác nhận hoàn thành và có thể sử dụng hồ sơ để nộp các cơ quan chức năng (Phòng Tài nguyên & Môi trường, UBND phường, văn phòng đăng ký đất đai…).

Bước 7: Hỗ trợ pháp lý sau đo đạc (nếu có)

• Đơn vị đo đạc hỗ trợ tư vấn bổ sung hồ sơ xin cấp đổi sổ, tách thửa, xin phép xây dựng…
• Hướng dẫn các bước tiếp theo tại phường Long Trường để tránh sai sót, rút ngắn thời gian.

Bản Đồ Hiện Trạng – Vai Trò Quan Trọng Trong Thủ Tục Nhà Đất

Bản đồ hiện trạng nhà đất là một tài liệu kỹ thuật không thể thiếu trong hầu hết các thủ tục pháp lý liên quan đến quyền sử dụng đất. Đặc biệt tại các khu vực đang phát triển nhanh như phường Long Trường, việc lập bản đồ hiện trạng càng trở nên quan trọng để đảm bảo rõ ràng về ranh giới, vị trí, diện tích và mục đích sử dụng đất.

Bản đồ hiện trạng là gì?

Đây là bản vẽ thể hiện chính xác:

• Ranh giới thửa đất;
• Các điểm mốc định vị ngoài thực địa;
• Tọa độ VN-2000 từng góc ranh;
• Diện tích đo thực tế (so sánh với sổ đỏ);
• Vị trí công trình hiện hữu (nhà, tường rào, cây xanh… nếu có).

Bản đồ này phải được lập bởi đơn vị có chuyên môn, sử dụng phần mềm đo đạc – bản đồ theo chuẩn Sở Tài nguyên & Môi trường TP.HCM.

Khi nào cần lập bản đồ hiện trạng?

Tại phường Long Trường, bản đồ hiện trạng thường được yêu cầu trong các trường hợp:

• Xin cấp đổi sổ đỏ, sổ hồng (do diện tích, mục đích sử dụng thay đổi);
• Tách thửa – hợp thửa;
• Xin phép xây dựng nhà ở, nhà xưởng, kho bãi;
• Giải quyết tranh chấp đất đai;
• Hoàn công công trình xây dựng;
• Thẩm định quy hoạch – bồi thường giải tỏa.

Vai trò pháp lý của bản đồ hiện trạng

• Là căn cứ pháp lý quan trọng để xác minh hiện trạng sử dụng đất;
• Giúp phòng TNMT và văn phòng đăng ký đất đai đối chiếu hồ sơ, tránh sai sót;
• Là cơ sở để cắm mốc ranh giới chuẩn xác theo tọa độ;
• Được sử dụng khi lập hồ sơ xin phép xây dựng, đảm bảo công trình không vi phạm chỉ giới;
• Hỗ trợ giải quyết tranh chấp khi có mâu thuẫn ranh giới với hàng xóm.

Minh họa thực tế từ phường Long Trường

Một hộ dân tại khu phố Phước Thiện, phường Long Trường tiến hành xây nhà trên thửa đất đã có sổ đỏ từ năm 2003. Tuy nhiên, khi làm hồ sơ xin phép xây dựng thì bị yêu cầu đo vẽ hiện trạng mới vì diện tích thực tế đã thay đổi do chỉnh lý bản đồ địa chính. Đơn vị đo đạc tiến hành đo lại, lập bản đồ hiện trạng đúng chuẩn và cắm mốc ranh giới, giúp hồ sơ được duyệt nhanh chóng trong vòng 5 ngày.

Tọa Độ VN-2000 – Chuẩn Định Vị Ranh Giới Được Chấp Nhận

Trong quá trình đo vẽ, định vị và cắm ranh mốc nhà đất, hệ tọa độ VN-2000 là chuẩn kỹ thuật bắt buộc được sử dụng tại Việt Nam, đặc biệt tại TP.HCM và các khu vực đã hoàn thiện bản đồ địa chính.

Tọa độ VN-2000 là gì?

Hệ tọa độ VN-2000 (hay còn gọi là hệ tọa độ quốc gia) được xây dựng dựa trên hệ quy chiếu quốc tế WGS-84, được điều chỉnh và nội suy phù hợp với lãnh thổ Việt Nam. Đây là hệ tọa độ:

• Có độ chính xác cao, phổ biến cho bản đồ địa chính.
• Dùng để xác định vị trí từng điểm mốc ranh giới bằng số liệu tọa độ (X, Y).
• Được chấp nhận rộng rãi trong đo đạc, cấp sổ đỏ, xin phép xây dựng, quản lý đất đai.

Vai trò của tọa độ VN-2000 trong đo vẽ tại phường Long Trường

Tại phường Long Trường – khu vực đang đô thị hóa nhanh với nhiều dự án dân cư, nhà phố, việc xác định ranh giới bằng tọa độ chuẩn VN-2000 là yếu tố tiên quyết để đảm bảo:

• Chính xác vị trí thửa đất giữa các hộ liền kề, hạn chế sai sót dẫn đến tranh chấp.
• Định vị đúng vị trí xây dựng, công trình hạ tầng, đường giao thông theo quy hoạch.
• Cắm mốc cố định ngoài thực địa, có thể kiểm tra và xác nhận lại bằng GPS bất kỳ lúc nào.
• So sánh đối chiếu dễ dàng với dữ liệu tại văn phòng đăng ký đất đai TP.Thủ Đức.

Cách thể hiện tọa độ trên hồ sơ

Sau khi đo vẽ, đơn vị thực hiện sẽ cung cấp cho người dân:

• Danh sách tọa độ các điểm mốc (X, Y) theo chuẩn VN-2000, thường là 4 điểm góc ranh (hoặc nhiều hơn nếu thửa đất có hình dạng phức tạp).
• Bản vẽ hiện trạng thể hiện đầy đủ các điểm tọa độ, ghi rõ số hiệu, kích thước cạnh, khoảng cách giữa các mốc.
• Biên bản bàn giao kèm ảnh chụp vị trí mốc ranh thực tế.

Lưu ý khi kiểm tra tọa độ VN-2000

• Tọa độ phải được đối chiếu với bản đồ địa chính hoặc trích đo quy hoạch 1/500, 1/2000.
• Nếu có sự sai lệch lớn, nên yêu cầu đo đạc lại để đảm bảo quyền lợi pháp lý.
• Đối với thửa đất gần kênh rạch, bờ bao hoặc khu dân cư mới, tọa độ VN-2000 là yếu tố then chốt để xác định phần đất hợp pháp.

Phương Pháp Cắm Mốc Ranh Giới Hiện Nay Tại Phường Long Trường

Cắm mốc ranh giới là một phần không thể thiếu trong quy trình đo vẽ và xác lập quyền sử dụng đất. Tùy theo điều kiện địa hình, đặc điểm thửa đất và mục đích sử dụng, các đơn vị đo đạc hiện nay đang áp dụng nhiều phương pháp khác nhau nhằm đảm bảo độ chính xác cao, pháp lý rõ ràng và tuổi thọ mốc bền vững.

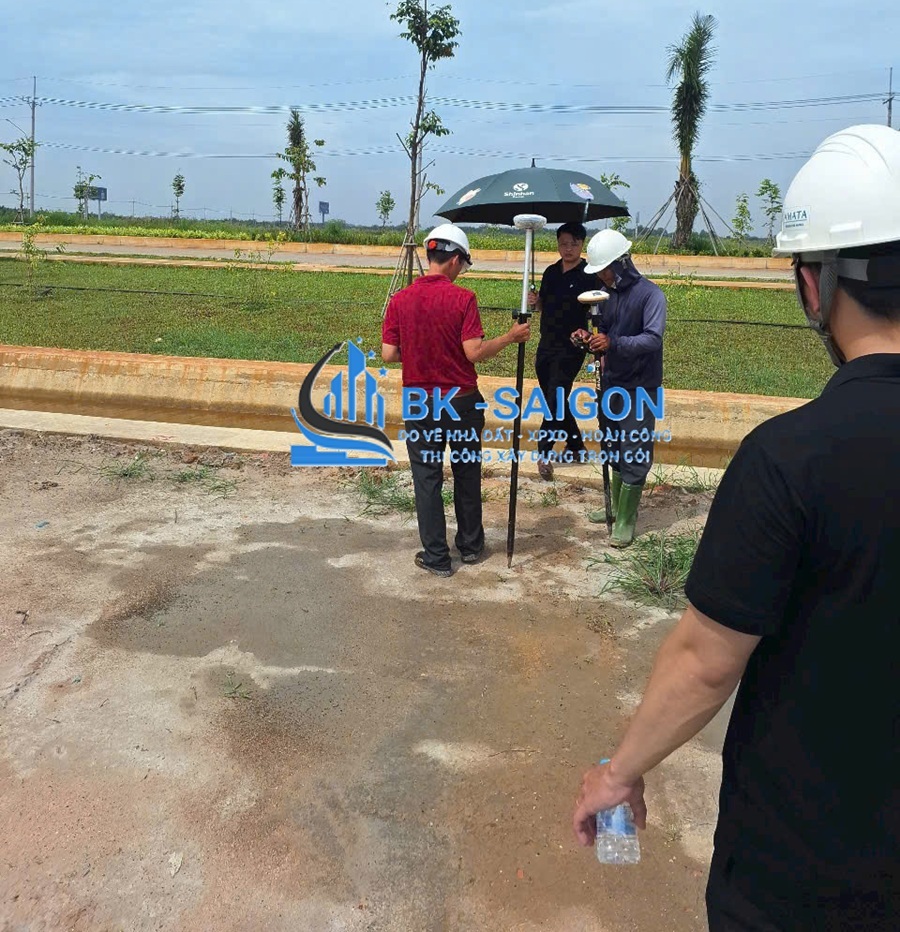

Cắm mốc bằng phương pháp định vị GPS hai tần

>>>>> Xem thêm: Dịch vụ đo vẽ hiện trạng cắm ranh mốc tại TP. HCM

• Áp dụng cho đất rộng, khu vực chưa xây dựng hoặc giáp khu quy hoạch.
• Sử dụng máy GPS 2 tần số để xác định tọa độ chính xác từng điểm góc ranh theo hệ VN-2000.
• Kết quả được đối chiếu với bản đồ địa chính số, đảm bảo sai số dưới 3cm.

 Ưu điểm: Độ chính xác cao, phù hợp với các thửa đất chưa có mốc chuẩn, tiết kiệm thời gian thi công.

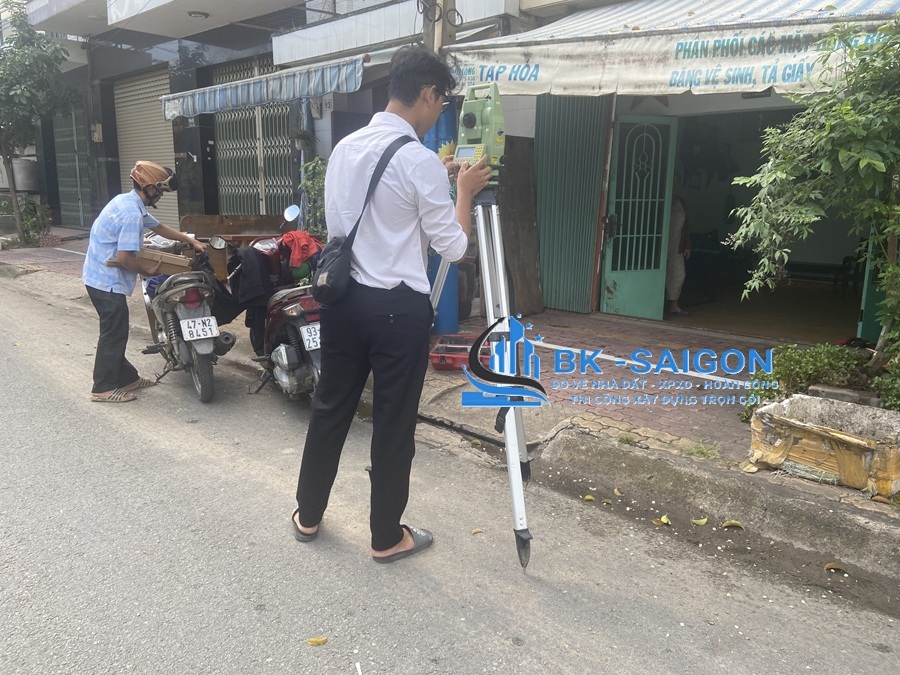

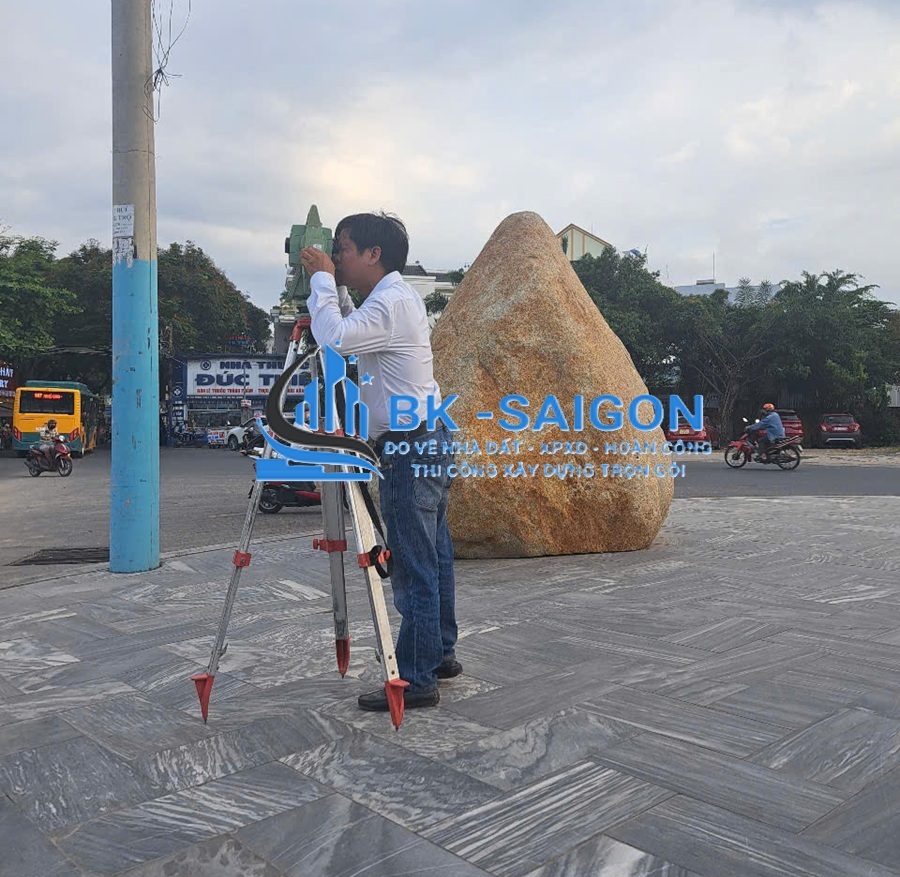

Cắm mốc bằng máy toàn đạc điện tử (Total Station)

• Thường dùng trong khu dân cư đông đúc, khu đô thị mới tại Long Trường.
• Dựa trên điểm gốc cố định được định vị trước, thiết bị đo khoảng cách và góc lệch để xác định vị trí mốc ranh.
• Mốc được đánh dấu trên mặt đất bằng vật liệu vĩnh cửu (bê tông, inox, sắt…).

 Ưu điểm: Đo chính xác cả trên địa hình phức tạp, dễ dàng bố trí lại các mốc cũ đã mất.

Cắm mốc kết hợp thực địa & bản đồ trích đo

• Áp dụng khi có bản đồ trích đo tỷ lệ 1/500 hoặc 1/2000.
• Đơn vị đo đạc đối chiếu thực địa với dữ liệu bản đồ quy hoạch, từ đó định vị các điểm mốc và tiến hành cắm mốc phù hợp.

 Ưu điểm: Phù hợp với đất có hồ sơ pháp lý rõ ràng, thuận tiện đối chiếu khi xin phép xây dựng hoặc chuyển mục đích sử dụng.

Chất liệu và hình thức mốc ranh phổ biến

Tại phường Long Trường, các loại mốc ranh giới được sử dụng phổ biến gồm:

 Gợi ý thực tế: Tại khu dân cư mới đường Nguyễn Duy Trinh (Long Trường), nhiều hộ dân đã chọn mốc inox âm sàn kết hợp ghi tọa độ trên nắp để vừa bảo vệ mốc vừa thuận tiện quản lý.

Hồ Sơ Bàn Giao Sau Khi Cắm Mốc Ranh Giới

Sau khi hoàn thành việc đo vẽ, định vị và cắm mốc ranh giới, đơn vị đo đạc có trách nhiệm bàn giao hồ sơ pháp lý đầy đủ cho chủ sử dụng đất. Đây là cơ sở quan trọng để tiến hành các thủ tục pháp lý như xin giấy phép xây dựng, cấp đổi sổ đỏ, hợp thức hóa nhà đất, tách thửa hoặc lưu trữ làm tài liệu đối chiếu khi xảy ra tranh chấp.

Thành phần bộ hồ sơ kỹ thuật bàn giao gồm

• Bản vẽ hiện trạng vị trí thửa đất: In màu khổ A3 hoặc A4, thể hiện rõ hình thể thửa đất, kích thước các cạnh, diện tích, tim đường, lộ giới quy hoạch, hành lang an toàn kênh rạch, có chữ ký của kỹ sư trắc địa và con dấu tròn pháp nhân của đơn vị đo đạc được cấp phép.

• Bảng kê tọa độ các điểm mốc (hệ VN-2000): Danh sách số liệu tọa độ X, Y chuẩn xác của từng góc ranh, đóng vai trò là "chứng minh nhân dân" kỹ thuật của thửa đất để khôi phục lại mốc chuẩn bất kỳ lúc nào nếu bị dịch chuyển hay vùi lấp.

• Biên bản nghiệm thu và bàn giao mốc ranh thực địa: Ghi nhận chủng loại mốc, vị trí, số lượng cọc mốc đã chôn cắm ngoài hiện trường, có đầy đủ chữ ký xác nhận của chủ sử dụng đất, đại diện đơn vị kỹ thuật và các hộ giáp ranh (nếu có).

• Tư liệu ảnh chụp thực tế từng vị trí mốc: Chụp ảnh cận cảnh từng điểm mốc gắn liền với vật chuẩn xung quanh (chân tường, cột điện, mép đường) kèm thông tin định vị thời gian để lưu trữ làm chứng cứ pháp lý lâu dài.

• File dữ liệu mềm: Cung cấp file thiết kế định dạng AutoCAD (.dwg) và bản in điện tử PDF chuẩn hóa nhằm tạo điều kiện thuận lợi cho kiến trúc sư thiết kế nhà hoặc nộp hồ sơ dịch vụ công trực tuyến.

Bảng giá tham khảo dịch vụ đo vẽ hiện trạng & cắm mốc ranh giới tại phường Long Trường

Chi phí thực hiện được tối ưu dựa trên quy mô diện tích, số lượng mốc cần định vị và mức độ phức tạp của địa hình hiện trường:

(Đơn giá đã bao gồm công tác đo đạc bằng máy GPS RTK 2 tần số, cọc mốc, công cắm mốc thực địa, lập bản vẽ hiện trạng đóng dấu pháp nhân và xuất bảng tọa độ VN-2000).

Dịch Vụ Đo Vẽ Hiện Trạng & Cắm Mốc Ranh Giới Chuyên Nghiệp – Bản Đồ Số Sài Gòn

Chủ động đo vẽ hiện trạng và cắm mốc ranh giới thửa đất chuẩn xác ngay từ ban đầu chính là giải pháp an toàn và thông minh nhất để khẳng định chủ quyền sở hữu, ngăn chặn mọi nguy cơ tranh chấp và tạo tiền đề vững chắc cho việc cấp đổi sổ, xin phép xây dựng hay mua bán tài sản tại phường Long Trường. Hãy liên hệ ngay với Bản Đồ Số Sài Gòn hôm nay để được hỗ trợ đo đạc và tư vấn pháp lý miễn phí!

>>>>> Xem thêm: Dịch vụ đo đạc nhà đất Thủ Đức uy tín, hỗ trợ pháp lý đầy đủ
