Danh Mục Hồ Sơ Bản Vẽ Hiện Trạng Nhà Đất

Giới Thiệu Về Bản Vẽ Hiện Trạng Nhà Đất

Bản vẽ hiện trạng nhà đất là một tài liệu kỹ thuật quan trọng, thể hiện chính xác hình dáng, kích thước, diện tích, vị trí và ranh giới của thửa đất cũng như các công trình hiện hữu trên đất tại thời điểm đo đạc. Đây là căn cứ không thể thiếu trong nhiều thủ tục pháp lý về nhà đất, từ tách thửa, hợp thửa, xin giấy phép xây dựng cho đến hoàn công, cấp đổi hoặc điều chỉnh sổ đỏ.

Tại các khu vực đô thị hóa nhanh như TP.HCM, bản vẽ hiện trạng không chỉ được sử dụng để xác lập quyền sử dụng đất rõ ràng mà còn giúp cơ quan nhà nước quản lý quy hoạch và cấp phép xây dựng đúng quy chuẩn. Việc lập bản vẽ hiện trạng đúng kỹ thuật, đầy đủ thành phần hồ sơ sẽ giúp hồ sơ của bạn được giải quyết nhanh chóng, hạn chế tình trạng bị trả hồ sơ hoặc yêu cầu bổ sung.

Điểm đặc biệt của bản vẽ hiện trạng là nó phải do đơn vị có pháp nhân, có năng lực đo đạc trắc địa thực hiện, được lập theo tỷ lệ phù hợp (thường là 1/200 hoặc 1/500), có đóng dấu pháp lý và thể hiện đầy đủ thông tin kỹ thuật theo quy chuẩn địa chính. Tùy vào mục đích sử dụng, bản vẽ sẽ được tích hợp kèm theo các loại giấy tờ pháp lý tương ứng để tạo thành một bộ hồ sơ hoàn chỉnh.

Trong các phần tiếp theo, chúng ta sẽ cùng tìm hiểu chi tiết khi nào cần chuẩn bị hồ sơ bản vẽ hiện trạng, thành phần hồ sơ bao gồm những gì, cũng như những yêu cầu kỹ thuật, mẫu biểu cụ thể để hồ sơ được chấp thuận nhanh chóng trong quá trình làm thủ tục.

 Khi Nào Cần Chuẩn Bị Hồ Sơ Bản Vẽ Hiện Trạng?

Việc chuẩn bị hồ sơ bản vẽ hiện trạng nhà đất là yêu cầu bắt buộc trong nhiều thủ tục pháp lý tại cơ quan nhà nước. Dù là cá nhân, hộ gia đình hay doanh nghiệp, nếu bạn đang thực hiện một trong các thủ tục dưới đây thì bắt buộc phải có bản vẽ hiện trạng đúng kỹ thuật, đầy đủ pháp lý:

Tách thửa hoặc hợp thửa đất

Khi muốn chia nhỏ hoặc gộp nhiều thửa đất thành một, cơ quan chức năng cần căn cứ vào bản vẽ hiện trạng để xác định chính xác diện tích, hình thể từng thửa và đảm bảo phù hợp quy hoạch. Hồ sơ tách thửa không có bản vẽ sẽ bị từ chối tiếp nhận.

Xin cấp giấy phép xây dựng

Trước khi nộp hồ sơ xin giấy phép xây dựng nhà ở, chủ đầu tư phải cung cấp bản vẽ hiện trạng đất và hiện trạng công trình hiện hữu (nếu có) để cơ quan cấp phép đối chiếu quy hoạch, mật độ xây dựng, ranh giới công trình...

Hoàn công công trình xây dựng

Sau khi xây dựng nhà xong, muốn hợp thức hóa tài sản gắn liền với đất (cập nhật nhà vào sổ đỏ), bạn cần đo hiện trạng nhà đã xây và lập bản vẽ hoàn công, trong đó bao gồm bản vẽ hiện trạng trước – sau xây dựng.

Xin cấp đổi, cấp mới sổ đỏ – sổ hồng

Khi diện tích đất thay đổi (do quy hoạch, trừ lộ giới, sai số đo đạc), hoặc cần cấp đổi sang mẫu sổ mới, cơ quan chức năng sẽ yêu cầu bản vẽ hiện trạng cập nhật theo hiện trạng sử dụng thực tế.

Xác định ranh giới – cắm mốc thực địa – xử lý tranh chấp

Bản vẽ hiện trạng giúp xác định ranh đất rõ ràng, đối chiếu với bản đồ địa chính để tiến hành cắm mốc ranh hoặc làm căn cứ hòa giải khi có tranh chấp giữa các bên.

Tóm lại, trong tất cả các trường hợp liên quan đến sự thay đổi về hiện trạng đất, quyền sử dụng đất, hoặc xây dựng công trình, việc chuẩn bị hồ sơ bản vẽ hiện trạng là yêu cầu không thể thiếu.

Danh Mục Hồ Sơ Nộp Bản Vẽ Nội Nghiệp Về Chi Nhánh VPKĐ

Dưới đây là danh mục đầy đủ và cập nhật mới nhất các tài liệu cần có trong bộ hồ sơ đo vẽ hiện trạng thửa đất:

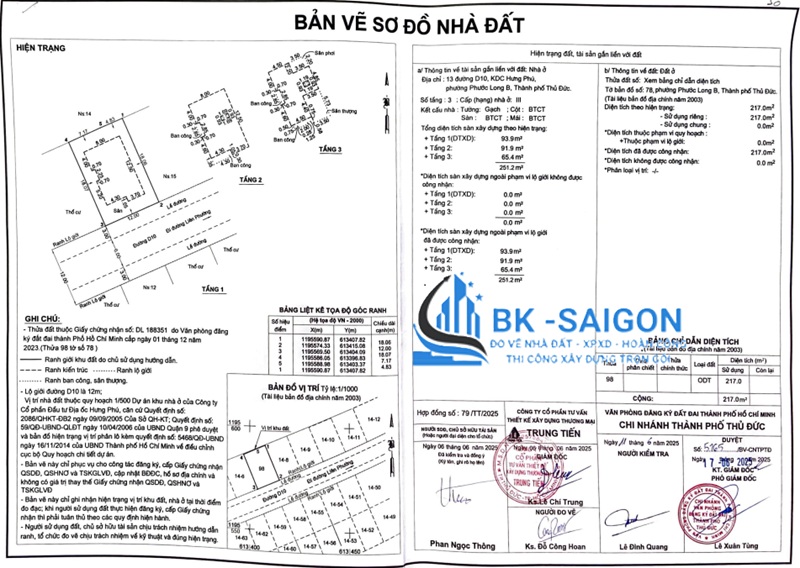

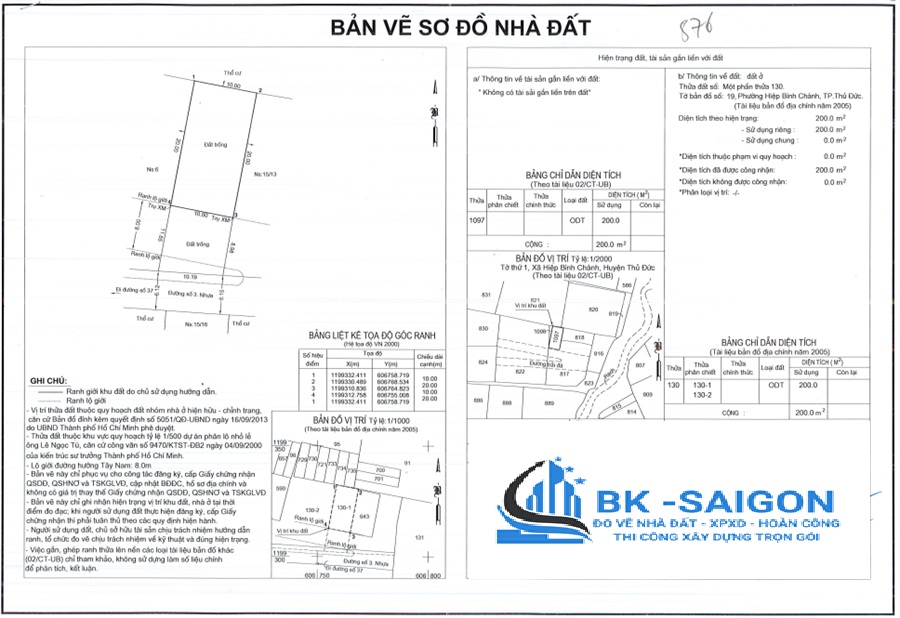

Bản vẽ sơ đồ nhà đất

• Gồm 05 bản chính (đóng dấu công ty đo đạc)
• Thể hiện: kích thước thửa đất, công trình, diện tích xây dựng, diện tích dính lộ giới, mốc ranh, hướng Bắc, ký hiệu công trình…

Phiếu thống kê tài liệu và sản phẩm giao nộp

• Ghi rõ số lượng: bản vẽ, sổ đo, file dữ liệu nộp

Phiếu yêu cầu đo đạc của chủ nhà

• Có chữ ký xác nhận của chủ sử dụng đất

Phiếu yêu cầu đo đạc từ cơ quan chức năng (công ty đo đạc lập)

• Ký tên và đóng dấu pháp nhân của công ty đo vẽ

Hợp đồng đo đạc

• Giữa chủ sử dụng đất và đơn vị đo đạc có tư cách pháp nhân

Biên bản kiểm tra

• Ghi nhận hiện trạng thực tế ngoài thực địa (có chữ ký đôi bên)

Báo cáo công tác đo vẽ

• Trình bày rõ ràng, chi tiết phương pháp đo, thiết bị, thời gian, số liệu thu thập

Sổ lược đồ – sổ đo – bảng tính toán

• Là dữ liệu đo thực tế ngoài hiện trường
• Phục vụ kiểm tra bình sai tọa độ

Sơ đồ hiện trạng thửa đất

• Vẽ trên nền bản đồ địa chính
• Có gắn thông tin tọa độ VN-2000 hoặc hệ tọa độ địa phương

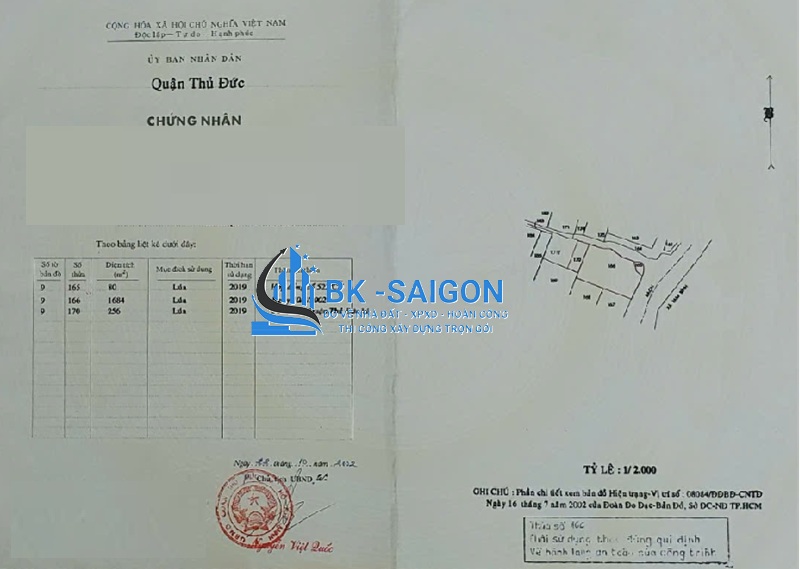

Sơ đồ bản gốc thửa đất

• Thể hiện thửa đất theo bản đồ địa chính cũ đã được phê duyệt

Phiếu xác nhận kết quả đo đạc thửa đất

• Do công ty đo đạc cấp sau khi hoàn tất đo đạc – xử lý số liệu

Bản mô tả ranh giới, mốc giới

• Có chữ ký xác nhận của chủ đất và các chủ liền kề

File dữ liệu bản vẽ

• Nộp định dạng *.DWG (AutoCAD) + *.PDF + *.DOC hoặc XML
• Gửi kèm USB hoặc qua email công vụ của Văn phòng Đăng ký Đất đai

Trích lục thửa đất (nếu cần)

• Nếu thửa đất chưa có tọa độ VN-2000 → phải trích đo mới

Số liệu đo đạc sau khi xử lý bình sai

• Đảm bảo độ chính xác theo quy định kỹ thuật đo vẽ bản đồ địa chính

Giấy tờ nhà đất liên quan đến thửa đất

• Sổ đỏ, quyết định giao đất, hợp đồng chuyển nhượng, giấy tay, di chúc… (tùy trường hợp)

Dấu pháp lý và chữ ký kỹ thuật viên

• Bản vẽ hiện trạng hợp lệ phải có chữ ký của người đo vẽ, người kiểm tra kỹ thuật, đóng dấu pháp nhân của đơn vị đo đạc.
• Thiếu dấu này, bản vẽ sẽ không có giá trị pháp lý và không được tiếp nhận.

Khi chuẩn bị đủ các thành phần hồ sơ trên, bạn có thể yên tâm nộp vào các cơ quan như UBND phường, Phòng Quản lý đô thị, Văn phòng Đăng ký đất đai mà không lo bị yêu cầu bổ sung hoặc chỉnh sửa. Việc sử dụng dịch vụ trọn gói từ đơn vị đo đạc uy tín như BK-SAIGON sẽ giúp bạn tiết kiệm thời gian và công sức đáng kể.

Yêu Cầu Kỹ Thuật Của Bản Vẽ Hiện Trạng Nhà Đất

Một bản vẽ hiện trạng nhà đất đạt chuẩn không chỉ cần đo đạc chính xác mà còn phải tuân thủ đúng quy định kỹ thuật và trình bày theo đúng mẫu chuẩn của cơ quan quản lý nhà nước. Nếu không đáp ứng các yêu cầu này, bản vẽ sẽ không có giá trị pháp lý hoặc bị trả về khi làm thủ tục hành chính.

Dưới đây là các tiêu chuẩn kỹ thuật bắt buộc cần có trong bản vẽ hiện trạng:

Tỷ lệ bản vẽ đúng chuẩn

• Tùy theo diện tích thửa đất, bản vẽ hiện trạng thường thể hiện theo tỷ lệ 1/200 hoặc 1/500.
• Tỷ lệ này đảm bảo bản vẽ vừa đủ chi tiết để thể hiện chính xác, vừa thuận tiện in ấn, nộp hồ sơ.

Thể hiện đầy đủ thông tin cơ bản

Bản vẽ cần thể hiện rõ ràng các yếu tố sau:

• Ranh giới thửa đất: kèm số đo chiều dài các cạnh, thể hiện bằng đường nét rõ ràng.
• Hướng Bắc: có mũi tên chỉ phương hướng chuẩn để xác định vị trí thực địa.
• Diện tích đất: chính xác đến từng mét vuông, phù hợp với sổ đỏ.
• Các công trình hiện hữu: nhà ở, tường rào, nhà phụ… (nếu có).
• Tiếp giáp xung quanh: các cạnh giáp đường, thửa đất lân cận, hẻm, sông, mốc ranh…

Ký hiệu và chú thích theo quy chuẩn

• Sử dụng ký hiệu thống nhất cho từng loại công trình, ranh giới, đường, hẻm, mốc.
• Chú thích rõ từng phần đất: đất thổ cư, đất vườn, phần đất nằm trong quy hoạch (nếu có).

Thông tin pháp lý và hành chính

• Ghi rõ: tên người sử dụng đất, số thửa, tờ bản đồ, phường/xã – quận/huyện – TP.
• Ghi ngày đo đạc, mục đích đo vẽ và đơn vị thực hiện.

Dấu pháp lý và chữ ký chuyên môn

• Bắt buộc có:
  • Chữ ký kỹ sư trắc địa thực hiện
  • Chữ ký người kiểm tra bản vẽ
  • Con dấu đỏ pháp nhân của đơn vị đo đạc có giấy phép hoạt động trắc địa – bản đồ

Bản vẽ hiện trạng chỉ có giá trị pháp lý khi được lập đúng kỹ thuật, đủ chữ ký và dấu pháp lý. Việc này giúp đảm bảo tính chính xác, minh bạch, đồng thời được cơ quan quản lý đất đai, UBND, phòng đô thị chấp thuận nhanh chóng khi giải quyết hồ sơ.

Các Thủ Tục Cần Hồ Sơ Bản Vẽ Hiện Trạng

Tùy vào mục đích sử dụng, hồ sơ bản vẽ hiện trạng nhà đất sẽ có một số điểm khác biệt về thành phần, yêu cầu kỹ thuật và cách trình bày. Dưới đây là cách chuẩn bị hồ sơ bản vẽ hiện trạng tương ứng với từng thủ tục pháp lý phổ biến:

Thủ tục tách thửa đất

• Mục đích: chia nhỏ thửa đất thành hai hoặc nhiều phần riêng biệt.
• Hồ sơ cần kèm theo:
  • Bản vẽ hiện trạng thể hiện rõ ranh chia dự kiến;
  • Diện tích từng phần tách;
  • Ký hiệu từng phần đất;
  • Vị trí tiếp giáp, đường đi chung nếu có;
• Lưu ý: Bản vẽ phải phù hợp với quy hoạch, không nằm trong khu vực hạn chế tách thửa.

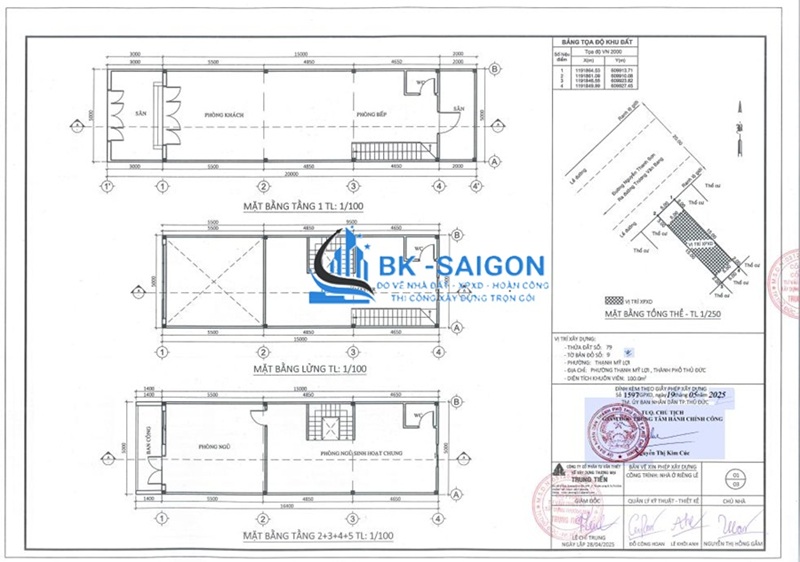

Thủ tục xin cấp giấy phép xây dựng

• Mục đích: xin phép xây dựng mới, cải tạo hoặc sửa chữa nhà ở.
• Yêu cầu bản vẽ:
  • Thể hiện hiện trạng công trình (nếu đã có);
  • Thể hiện đầy đủ ranh giới, lộ giới, chỉ giới xây dựng;
  • Ghi rõ vị trí tiếp giáp, hẻm kỹ thuật, hành lang bảo vệ (nếu có).
• Lưu ý: Cần phối hợp bản vẽ hiện trạng với bản vẽ quy hoạch kiến trúc (nếu do khu vực yêu cầu).

Thủ tục hoàn công công trình

• Mục đích: cập nhật tài sản gắn liền với đất sau khi xây dựng hoàn tất.
• Hồ sơ cần có:
  • Bản vẽ hiện trạng nhà ở sau xây;
  • Ghi chú rõ diện tích xây dựng thực tế;
  • Vị trí, kích thước nhà, số tầng, khoảng lùi.
• Lưu ý: Phải thể hiện đúng hiện trạng thực tế, có đối chiếu với giấy phép xây dựng ban đầu.

Cấp mới hoặc cấp đổi sổ đỏ, sổ hồng

• Mục đích: khi sổ cũ sai số, hư hỏng, hoặc có thay đổi hiện trạng sử dụng đất.
• Yêu cầu:
  • Bản vẽ hiện trạng cập nhật đúng diện tích sử dụng;
  • Được lập theo chuẩn đo đạc mới nhất;
  • Có chữ ký kỹ thuật, dấu pháp lý;
• Lưu ý: Cần kiểm tra thông tin bản vẽ khớp với thông tin trên sổ hiện tại.

Giải quyết tranh chấp, xác định ranh giới đất

• Mục đích: làm căn cứ hòa giải, xác minh ranh giới thực địa giữa các bên.
• Thành phần:
  • Bản vẽ hiện trạng đo thực tế, có mô tả ranh tiếp giáp từng phía;
  • Ghi nhận mốc ranh nếu có tranh chấp;
  • Có chữ ký xác nhận của các hộ liền kề (trong một số trường hợp).
• Lưu ý: nên lập bản vẽ tại thời điểm xảy ra tranh chấp để đảm bảo tính xác thực.

Việc sử dụng bản vẽ hiện trạng đúng theo từng mục đích sẽ giúp hồ sơ hợp lệ, tiết kiệm thời gian xử lý, tránh bị trả về hoặc yêu cầu điều chỉnh. Để đảm bảo chính xác và hợp pháp, bạn nên liên hệ các đơn vị chuyên nghiệp như BK-SAIGON để được đo vẽ và tư vấn đúng nhu cầu.

Mẫu Hồ Sơ Và Cách Chuẩn Bị Bản Vẽ Hiện Trạng Đúng Chuẩn

Để đảm bảo hồ sơ bản vẽ hiện trạng nhà đất được cơ quan chức năng tiếp nhận nhanh chóng và không bị trả lại, bạn cần nắm rõ cách trình bày bản vẽ theo mẫu chuẩn kỹ thuật, cũng như cách chuẩn bị và sắp xếp các tài liệu liên quan một cách đầy đủ, logic.

Dưới đây là hướng dẫn chi tiết về mẫu hồ sơ và cách chuẩn bị bản vẽ hiện trạng đúng quy định:

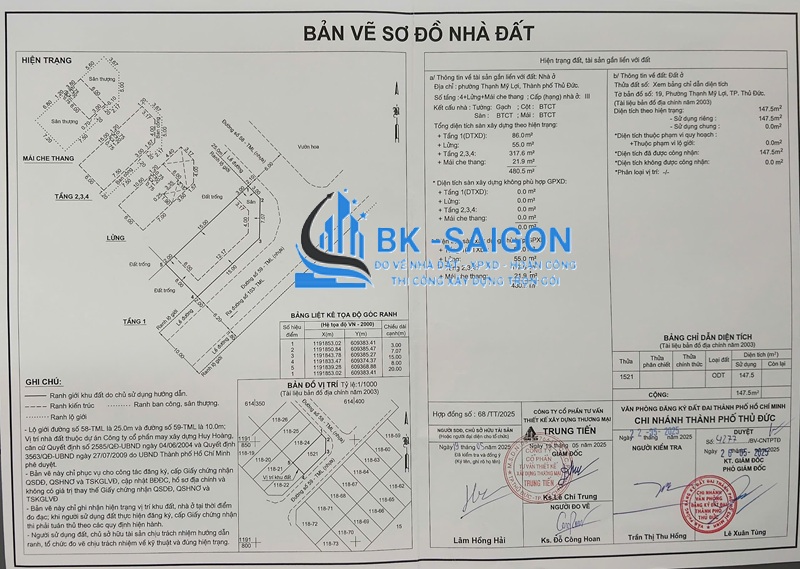

Mẫu bản vẽ hiện trạng theo đúng kỹ thuật

Một bản vẽ hiện trạng chuẩn thường có các phần nội dung sau:

• Ghi rõ tên bản vẽ: "BẢN VẼ HIỆN TRẠNG VỊ TRÍ THỬA ĐẤT" hoặc "BẢN VẼ HIỆN TRẠNG NHÀ ĐẤT" kèm theo mục đích thực hiện (phục vụ cấp đổi sổ, tách thửa, xin phép xây dựng hay hoàn công).

• Khung tên bản vẽ: Nằm ở góc dưới bên phải, thể hiện đầy đủ tên chủ sử dụng đất, địa chỉ thửa đất (số nhà, tên đường, phường/xã, quận/huyện), số tờ, số thửa, tỷ lệ vẽ (1/200 hoặc 1/500) và ngày tháng lập bản vẽ.

Khung sơ đồ kỹ thuật thửa đất:

• Thể hiện chu vi khép kín của thửa đất bằng các đoạn thẳng nối các đỉnh mốc tọa độ (ký hiệu điểm mốc 1, 2, 3, 4...).

• Bảng liệt kê tọa độ góc ranh theo hệ tọa độ quốc gia VN-2000 (gồm cột Tên điểm, Tọa độ X, Tọa độ Y và Chiều dài cạnh tương ứng).

• Phân định rõ đường chỉ giới đường đỏ (lộ giới quy hoạch), chỉ giới xây dựng và phần diện tích đất nằm trong hành lang an toàn (nếu có).

• Bảng thống kê diện tích: Ghi rõ diện tích khuôn viên, diện tích phù hợp quy hoạch, diện tích phạm lộ giới không được công nhận, diện tích xây dựng tầng trệt và tổng diện tích sàn.

Khu vực xác nhận và phê duyệt:

• Chữ ký xác nhận của chủ sử dụng đất cam kết ranh giới đo đạc đúng thực tế sử dụng và không có tranh chấp.

• Chữ ký của kỹ thuật viên trực tiếp đo vẽ và người kiểm tra bản vẽ.

• Chữ ký của đại diện theo pháp luật và đóng dấu mộc đỏ tròn của công ty đo đạc có chứng chỉ hành nghề.

• Khung dành riêng cho Chi nhánh Văn phòng Đăng ký đất đai kiểm tra và duyệt nội nghiệp (đối với bản vẽ nộp cấp đổi sổ, tách thửa).

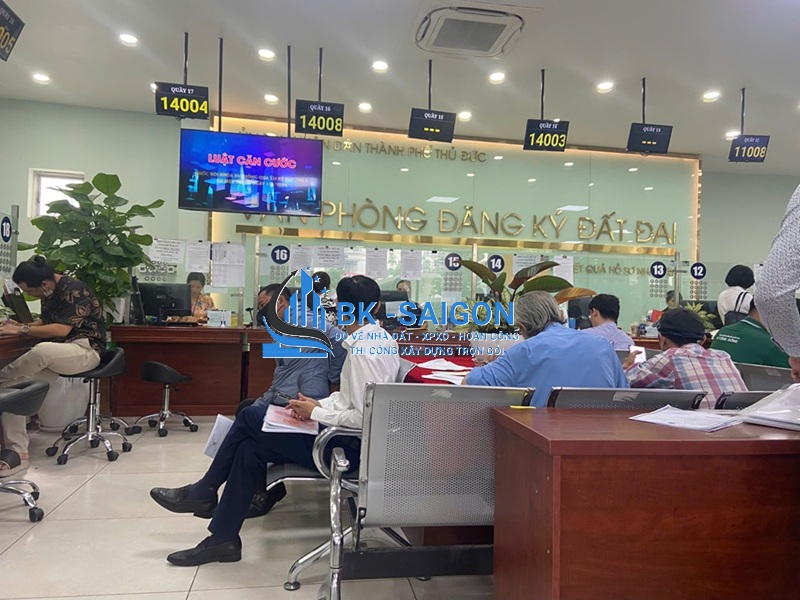

Quy Trình Chuẩn Bị Và Nộp Bản Vẽ Nội Nghiệp Về Chi Nhánh VPKĐ

Để bộ hồ sơ đo vẽ được Chi nhánh Văn phòng Đăng ký đất đai duyệt thuận lợi, quy trình triển khai cần thực hiện chuẩn xác qua các bước:

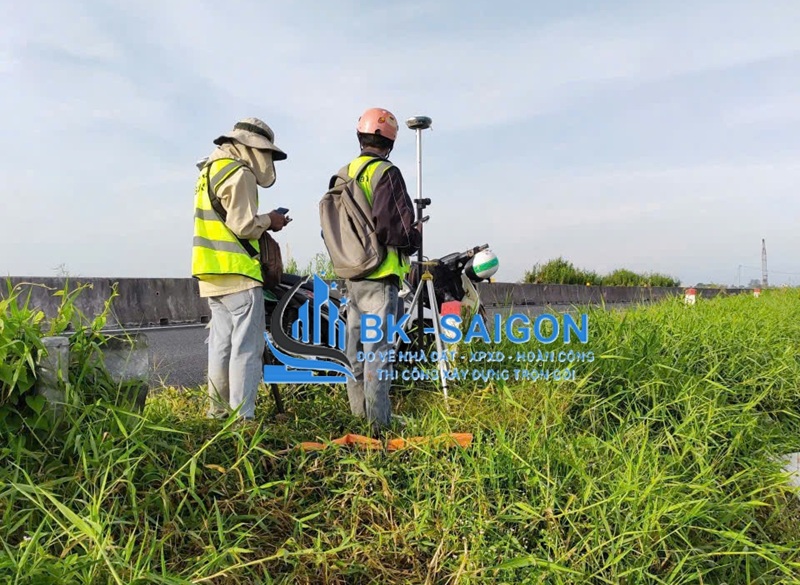

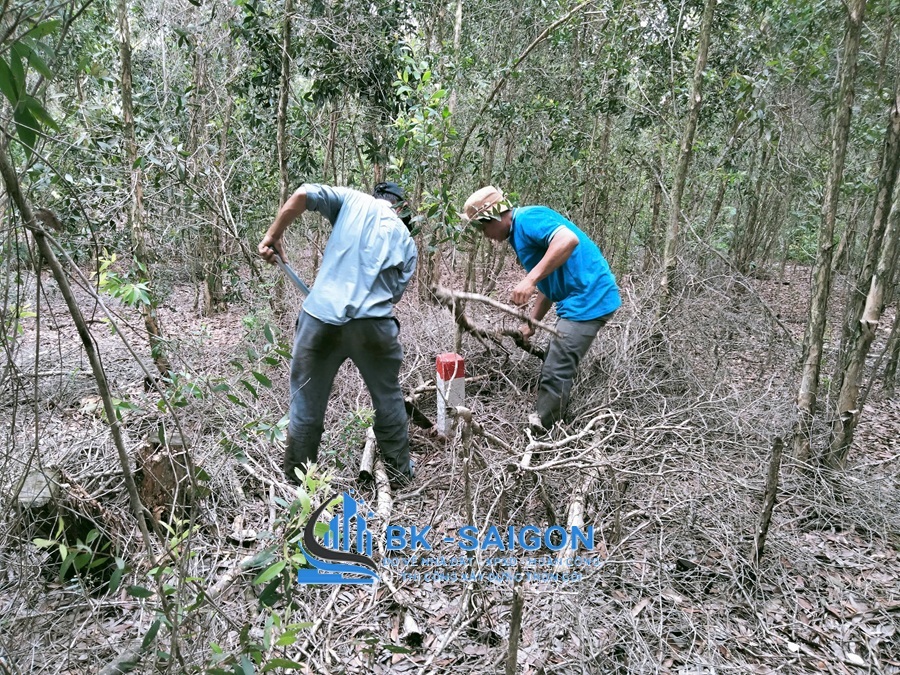

• Bước 1: Khảo sát thực địa và lập lưới đo: Đơn vị đo đạc sử dụng máy GPS RTK 2 tần số hoặc máy toàn đạc điện tử kết nối với các mốc tọa độ quốc gia để đo đạc chi tiết toàn bộ khuôn viên khu đất.

• Bước 2: Xử lý số liệu nội nghiệp: Biên tập bản vẽ trên phần mềm MicroStation/AutoCAD, đối chiếu với cơ sở dữ liệu bản đồ địa chính số của quận/huyện để phát hiện sớm các điểm chênh lệch ranh mốc hoặc chồng lấn ranh giới.

• Bước 3: Lập biên bản giáp ranh và ký xác nhận: Mời các chủ đất tiếp giáp kiểm tra mốc giới và ký vào biên bản mô tả ranh giới, mốc giới thửa đất.

• Bước 4: Hoàn thiện hồ sơ nộp duyệt nội nghiệp: Đóng tập hồ sơ theo đúng danh mục gồm 05 bản in chính, đĩa CD/USB chứa file CAD (*.dwg) và số liệu sổ đo để nộp vào bộ phận tiếp nhận của Văn phòng Đăng ký đất đai.

• Bước 5: Nhận bản vẽ đã kiểm tra nội nghiệp: Sau thời gian thẩm định kỹ thuật (thường từ 5 – 7 ngày làm việc), cơ quan đăng ký đất đai sẽ ký duyệt và đóng dấu xác nhận bản vẽ đủ điều kiện pháp lý phục vụ các thủ tục hành chính tiếp theo.

Những Sai Sót Phổ Biến Khiến Bản Vẽ Hiện Trạng Bị Trả Về

• Sai lệch hệ tọa độ VN-2000: Sử dụng mốc giả định hoặc sai kinh tuyến trục địa phương dẫn đến việc lệch vị trí khi lồng ghép vào nền bản đồ địa chính nhà nước.

• Không thể hiện hoặc thể hiện sai chỉ giới quy hoạch: Bỏ sót hành lang bảo vệ kênh rạch, hành lang an toàn lưới điện hoặc không cập nhật đúng lộ giới đường theo quy hoạch 1/2000 mới nhất.

• Thiếu chữ ký giáp ranh: Trong trường hợp ranh đất có sự biến động so với giấy tờ cũ nhưng thiếu chữ ký xác nhận không tranh chấp của các hộ lân cận.

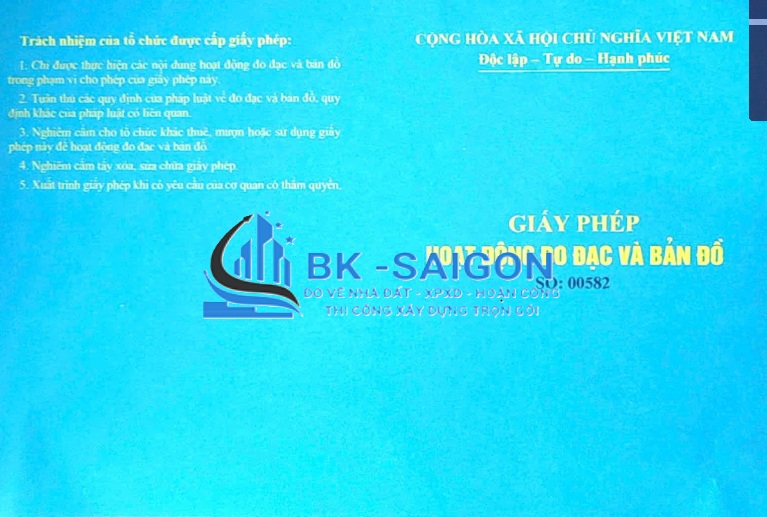

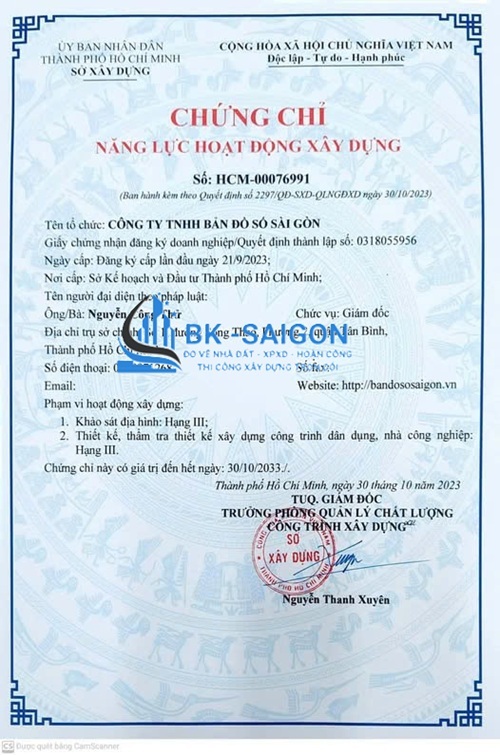

• Đơn vị đo đạc không đủ điều kiện pháp lý: Sử dụng bản vẽ do cá nhân hoặc công ty không có giấy phép hoạt động đo đạc bản đồ do Bộ Tài nguyên & Môi trường cấp phép.
