Bản Vẽ Xin Phép Xây Dựng Nhà Phố

Bản vẽ xin phép xây dựng nhà phố là bộ tài liệu kỹ thuật thể hiện đầy đủ phương án thiết kế của công trình, được lập theo quy định của pháp luật để nộp kèm hồ sơ xin cấp giấy phép xây dựng. Đây là căn cứ quan trọng giúp cơ quan có thẩm quyền xem xét công trình có đáp ứng các yêu cầu về quy hoạch, kiến trúc, kết cấu, an toàn xây dựng và hạ tầng kỹ thuật trước khi cấp phép.

Khác với bản vẽ phục vụ thi công, bản vẽ xin phép xây dựng nhà phố tập trung thể hiện những nội dung cơ bản như vị trí khu đất, mặt bằng các tầng, mặt đứng, mặt cắt, phương án móng, hệ thống cấp thoát nước và các thông số kỹ thuật chính của công trình. Mọi thông tin trên bản vẽ phải thống nhất với hồ sơ pháp lý của thửa đất và tuân thủ các quy chuẩn, tiêu chuẩn xây dựng hiện hành.

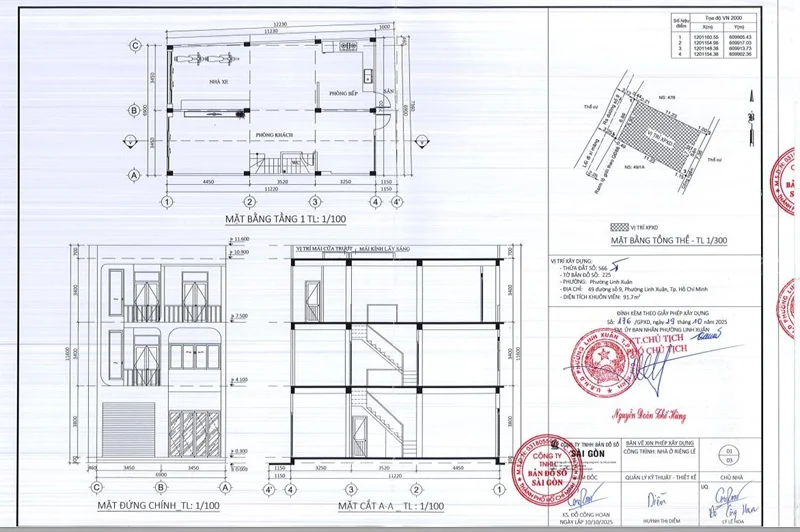

Bản vẽ xin phép xây dựng nhà phố gồm những bản vẽ nào?

Một bộ bản vẽ xin phép xây dựng nhà phố hoàn chỉnh phải thể hiện đầy đủ các thông tin về hiện trạng khu đất, phương án thiết kế kiến trúc, kết cấu và hệ thống kỹ thuật của công trình. Mỗi bản vẽ đều có vai trò riêng, giúp cơ quan có thẩm quyền đánh giá tính phù hợp của công trình với quy hoạch và các quy chuẩn xây dựng hiện hành.

Sơ đồ vị trí công trình

Sơ đồ vị trí thể hiện vị trí khu đất xây dựng trong mối liên hệ với đường giao thông, các công trình lân cận và ranh giới thửa đất. Đây là cơ sở để xác định công trình có phù hợp với quy hoạch và chỉ giới xây dựng hay không.

Bản vẽ hiện trạng khu đất

Bản vẽ hiện trạng phản ánh chính xác diện tích, kích thước, ranh giới và điều kiện thực tế của khu đất trước khi xây dựng. Trong nhiều trường hợp, chủ đầu tư cần thực hiện đo vẽ hiện trạng hoặc trích đo địa chính thửa đất để đảm bảo số liệu trên bản vẽ khớp với hồ sơ pháp lý.

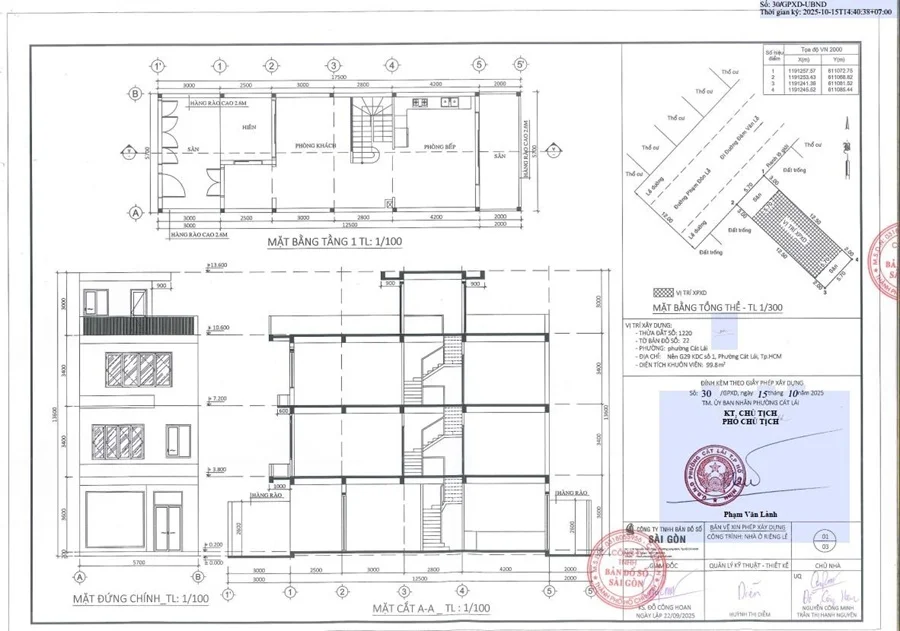

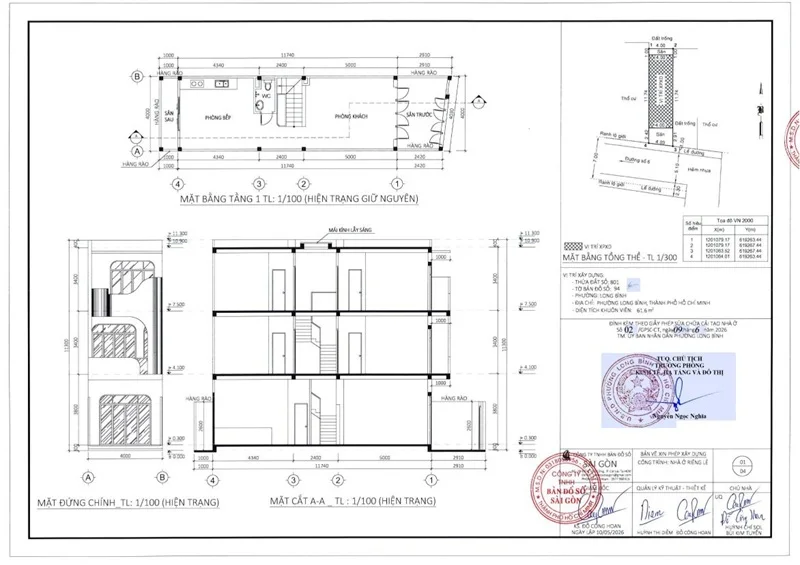

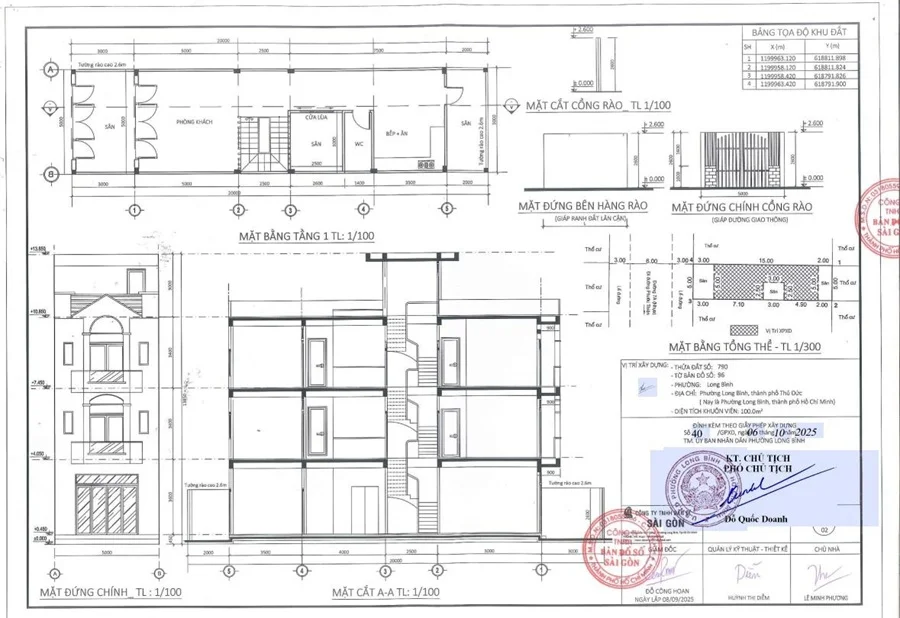

Bản vẽ mặt bằng các tầng

Đây là hạng mục quan trọng trong bản vẽ xin phép xây dựng nhà phố, thể hiện cách bố trí không gian của từng tầng như phòng khách, phòng ngủ, bếp, cầu thang, khu vệ sinh và các khu vực chức năng khác. Đồng thời, bản vẽ cũng thể hiện diện tích xây dựng, kích thước từng phòng và vị trí các lối đi.

Bản vẽ mặt đứng công trình

Bản vẽ mặt đứng mô tả hình dáng bên ngoài của ngôi nhà sau khi hoàn thành, bao gồm chiều cao công trình, số tầng, mái, ban công, cửa đi, cửa sổ và các chi tiết kiến trúc mặt tiền. Đây là căn cứ để cơ quan quản lý đánh giá sự hài hòa với cảnh quan và quy hoạch đô thị.

Bản vẽ mặt cắt

Mặt cắt thể hiện cấu tạo bên trong công trình theo phương thẳng đứng, giúp làm rõ chiều cao từng tầng, kết cấu sàn, cầu thang, mái và mối liên kết giữa các bộ phận của ngôi nhà. Bản vẽ này hỗ trợ việc kiểm tra khả năng chịu lực và tính hợp lý của thiết kế.

Bản vẽ móng và kết cấu

Đối với nhà phố, bản vẽ móng và kết cấu là tài liệu kỹ thuật quan trọng, thể hiện phương án móng, cột, dầm, sàn và các cấu kiện chịu lực chính. Nội dung bản vẽ phải phù hợp với quy mô công trình và điều kiện địa chất của khu vực xây dựng nhằm đảm bảo an toàn trong quá trình sử dụng.

Bản vẽ hệ thống cấp điện, cấp nước và thoát nước

Hệ thống kỹ thuật của công trình cũng là nội dung bắt buộc trong hồ sơ xin phép xây dựng. Bản vẽ cần thể hiện vị trí đường điện, cấp nước, thoát nước mưa, thoát nước thải và các hạng mục kỹ thuật liên quan để bảo đảm công trình vận hành hiệu quả, an toàn và đáp ứng các quy định hiện hành.

>>>>> Xem thêm: Mẫu bản vẽ xin phép xây dựng tại Tp. HCM

Để đảm bảo bộ bản vẽ xin phép xây dựng nhà phố đầy đủ, chính xác và đúng quy chuẩn, chủ đầu tư nên lựa chọn đơn vị có chuyên môn và kinh nghiệm. Công ty TNHH Bản Đồ Số Sài Gòn cung cấp dịch vụ khảo sát, đo đạc, thiết kế bản vẽ và hoàn thiện hồ sơ xin giấy phép xây dựng trọn gói, giúp khách hàng rút ngắn thời gian thực hiện, hạn chế phát sinh chi phí và nâng cao khả năng được cấp phép ngay từ lần nộp đầu tiên.

Quy định đối với bản vẽ xin phép xây dựng nhà phố

Để được cơ quan có thẩm quyền chấp thuận, bản vẽ xin phép xây dựng nhà phố không chỉ cần thể hiện đầy đủ các hạng mục kỹ thuật mà còn phải tuân thủ các quy định của pháp luật về xây dựng, quy hoạch đô thị và tiêu chuẩn thiết kế hiện hành. Một bộ hồ sơ được chuẩn bị đúng ngay từ đầu sẽ giúp rút ngắn thời gian thẩm định và hạn chế việc phải chỉnh sửa hoặc bổ sung.

Tuân thủ quy chuẩn và tiêu chuẩn kỹ thuật

Bản vẽ phải được lập theo các quy chuẩn, tiêu chuẩn xây dựng hiện hành, thể hiện rõ kích thước, tỷ lệ bản vẽ, cao độ, ký hiệu kỹ thuật và các thông số cần thiết. Mọi nội dung phải bảo đảm tính thống nhất giữa bản vẽ kiến trúc, kết cấu và hệ thống kỹ thuật của công trình.

Phù hợp với quy hoạch xây dựng

Phương án thiết kế phải phù hợp với quy hoạch đã được cơ quan nhà nước phê duyệt. Các chỉ tiêu như chức năng sử dụng đất, chỉ giới đường đỏ, chỉ giới xây dựng và khoảng lùi công trình phải được thể hiện rõ trong hồ sơ. Nếu thiết kế không phù hợp với quy hoạch, hồ sơ có thể bị từ chối hoặc yêu cầu điều chỉnh.

Đảm bảo mật độ xây dựng và chiều cao công trình

Một trong những nội dung được xem xét kỹ khi thẩm định bản vẽ xin phép xây dựng nhà phố là mật độ xây dựng, số tầng, chiều cao công trình và diện tích xây dựng. Các thông số này phải đáp ứng quy định của từng khu vực và không vượt quá giới hạn cho phép theo quy hoạch.

Thể hiện đầy đủ các hạng mục bắt buộc

Bộ bản vẽ cần có đầy đủ sơ đồ vị trí, bản vẽ hiện trạng khu đất, mặt bằng các tầng, mặt đứng, mặt cắt, bản vẽ móng, kết cấu và hệ thống cấp điện, cấp nước, thoát nước. Các bản vẽ phải thống nhất với hồ sơ pháp lý và phản ánh đúng hiện trạng cũng như phương án xây dựng.

Bảo đảm an toàn cho công trình và khu vực xung quanh

Đối với nhà phố xây dựng trong khu dân cư, phương án thiết kế cần thể hiện các giải pháp bảo đảm an toàn cho công trình liền kề, đặc biệt khi có tầng hầm hoặc công trình có quy mô lớn. Trong một số trường hợp, cơ quan cấp phép có thể yêu cầu bổ sung tài liệu khảo sát địa chất hoặc phương án thi công để phục vụ công tác thẩm định.

Quy trình lập bản vẽ xin phép xây dựng nhà phố

Để hoàn thiện một bản vẽ xin phép xây dựng nhà phố đúng quy định, cần thực hiện theo quy trình chuyên nghiệp từ khảo sát thực tế đến hoàn thiện hồ sơ kỹ thuật. Mỗi bước đều có vai trò quan trọng trong việc đảm bảo bản vẽ chính xác, phù hợp với quy hoạch và đáp ứng yêu cầu của cơ quan cấp phép.

Bước 1. Khảo sát hiện trạng khu đất

Đội ngũ kỹ sư sẽ tiến hành khảo sát vị trí xây dựng, kiểm tra ranh giới thửa đất, hiện trạng công trình (nếu có), điều kiện địa hình và hạ tầng xung quanh. Đồng thời, thông tin trên Giấy chứng nhận quyền sử dụng đất sẽ được đối chiếu với thực tế để phát hiện các sai lệch cần xử lý trước khi lập hồ sơ.

Bước 2. Đo đạc và thu thập số liệu

Sau khi khảo sát, kỹ sư thực hiện đo vẽ hiện trạng bằng thiết bị chuyên dụng để xác định chính xác diện tích, kích thước và cao độ khu đất. Trường hợp cần thiết, sẽ tiến hành trích đo địa chính thửa đất nhằm đảm bảo số liệu sử dụng trong hồ sơ hoàn toàn chính xác và thống nhất với hồ sơ pháp lý.

Bước 3. Thiết kế bản vẽ xin phép xây dựng

Dựa trên số liệu khảo sát và nhu cầu của chủ đầu tư, kiến trúc sư sẽ lập bản vẽ xin phép xây dựng nhà phố. Hồ sơ thiết kế thường bao gồm sơ đồ vị trí, mặt bằng các tầng, mặt đứng, mặt cắt, bản vẽ móng, kết cấu và hệ thống kỹ thuật. Phương án thiết kế phải đáp ứng quy chuẩn xây dựng, phù hợp với quy hoạch và tối ưu công năng sử dụng.

Bước 4. Kiểm tra và rà soát hồ sơ

Trước khi nộp, toàn bộ bản vẽ và hồ sơ pháp lý sẽ được kiểm tra kỹ để bảo đảm tính thống nhất giữa các tài liệu. Đây là bước quan trọng giúp hạn chế sai sót, tránh việc cơ quan có thẩm quyền yêu cầu bổ sung hoặc chỉnh sửa, từ đó rút ngắn thời gian cấp giấy phép.

Bước 5. Hoàn thiện hồ sơ xin giấy phép xây dựng

Sau khi bản vẽ được rà soát và hoàn thiện, đơn vị thiết kế sẽ bàn giao đầy đủ hồ sơ hoặc hỗ trợ chủ đầu tư nộp hồ sơ đến cơ quan có thẩm quyền. Trong trường hợp sử dụng dịch vụ trọn gói, đơn vị sẽ theo dõi quá trình thẩm định, hỗ trợ giải trình và cập nhật tiến độ cho đến khi giấy phép xây dựng được cấp.

Chi phí thiết kế bản vẽ xin phép xây dựng nhà phố

Chi phí thiết kế bản vẽ xin phép xây dựng nhà phố là khoản đầu tư cần thiết để đảm bảo hồ sơ đáp ứng đầy đủ yêu cầu của cơ quan có thẩm quyền. Mức chi phí sẽ khác nhau tùy thuộc vào quy mô công trình, diện tích xây dựng, số tầng, yêu cầu thiết kế và mức độ phức tạp của hồ sơ. Việc lựa chọn đơn vị thiết kế có kinh nghiệm sẽ giúp tối ưu chi phí, đồng thời hạn chế các khoản phát sinh trong quá trình xin giấy phép.

>>>>> Xem thêm: Dịch vụ xin giấy phép xây dựng trọn gói tại Tp. HCM

Những yếu tố ảnh hưởng đến chi phí

Chi phí thiết kế thường phụ thuộc vào các yếu tố như:

• Diện tích và quy mô nhà phố.
• Số tầng và có hay không tầng hầm.
• Yêu cầu về kiến trúc và kết cấu.
• Điều kiện hiện trạng khu đất.
• Khối lượng bản vẽ và hồ sơ kỹ thuật cần thực hiện.
• Thời gian hoàn thành theo yêu cầu của chủ đầu tư.

Những công trình có thiết kế đặc biệt hoặc nằm trong khu vực có yêu cầu quy hoạch nghiêm ngặt thường cần nhiều thời gian xử lý hơn, dẫn đến chi phí cao hơn.

Chi phí trọn gói mang lại nhiều lợi ích

Hiện nay, nhiều chủ đầu tư lựa chọn dịch vụ thiết kế và xin giấy phép xây dựng trọn gói để tiết kiệm thời gian và chi phí. Gói dịch vụ thường bao gồm khảo sát hiện trạng, đo đạc, lập bản vẽ xin phép xây dựng nhà phố, hoàn thiện hồ sơ pháp lý và hỗ trợ trong quá trình thẩm định.

Nhờ thực hiện đồng bộ, các hạng mục được thống nhất ngay từ đầu, giúp giảm nguy cơ chỉnh sửa hồ sơ và hạn chế phát sinh chi phí ngoài dự kiến.

Lưu ý khi lựa chọn đơn vị thiết kế

Không nên chỉ lựa chọn đơn vị có giá thấp mà bỏ qua yếu tố chất lượng. Một bộ bản vẽ không đúng quy chuẩn có thể khiến hồ sơ bị trả lại nhiều lần, làm kéo dài tiến độ và tăng tổng chi phí thực hiện.

Công ty TNHH Bản Đồ Số Sài Gòn cung cấp dịch vụ thiết kế bản vẽ xin phép xây dựng nhà phố với báo giá minh bạch, quy trình chuyên nghiệp và đội ngũ kiến trúc sư, kỹ sư giàu kinh nghiệm. Công ty luôn tư vấn giải pháp phù hợp với từng công trình, giúp khách hàng tối ưu chi phí nhưng vẫn đảm bảo hồ sơ đạt yêu cầu và được cấp phép thuận lợi.

Vì sao nên thuê đơn vị thiết kế bản vẽ xin phép xây dựng nhà phố chuyên nghiệp?

Việc tự chuẩn bị bản vẽ xin phép xây dựng nhà phố có thể giúp tiết kiệm một phần chi phí ban đầu, nhưng nếu bản vẽ không đáp ứng quy chuẩn kỹ thuật hoặc không phù hợp với quy hoạch, hồ sơ rất dễ bị yêu cầu chỉnh sửa, bổ sung hoặc từ chối cấp phép. Điều này không chỉ làm kéo dài thời gian khởi công mà còn phát sinh thêm nhiều chi phí ngoài dự kiến.

Đảm bảo hồ sơ đúng quy định pháp luật

Đơn vị thiết kế chuyên nghiệp luôn cập nhật các quy định mới về xây dựng, quy hoạch và tiêu chuẩn kỹ thuật. Nhờ đó, bộ bản vẽ được lập đầy đủ, chính xác và phù hợp với yêu cầu của cơ quan có thẩm quyền, giúp tăng khả năng được cấp giấy phép ngay từ lần nộp đầu tiên.

Thiết kế tối ưu công năng và an toàn

Ngoài việc đáp ứng yêu cầu pháp lý, đội ngũ kiến trúc sư và kỹ sư còn tư vấn phương án bố trí không gian hợp lý, tối ưu diện tích sử dụng, đảm bảo khả năng chịu lực của công trình và thuận tiện cho quá trình thi công cũng như sử dụng lâu dài.

Tiết kiệm thời gian và chi phí

Một bộ bản vẽ xin phép xây dựng nhà phố được thực hiện đúng ngay từ đầu sẽ giúp giảm đáng kể thời gian xử lý hồ sơ và hạn chế các khoản phát sinh do phải chỉnh sửa hoặc thiết kế lại. Đồng thời, chủ đầu tư cũng không phải mất nhiều thời gian tìm hiểu các quy định và thủ tục hành chính.

Hỗ trợ trọn gói từ khảo sát đến xin giấy phép

Các đơn vị chuyên nghiệp thường cung cấp dịch vụ trọn gói bao gồm khảo sát hiện trạng, đo đạc, lập bản vẽ, hoàn thiện hồ sơ và hỗ trợ nộp hồ sơ xin giấy phép xây dựng. Điều này giúp toàn bộ quy trình được thực hiện đồng bộ, chính xác và hiệu quả hơn.

Công ty TNHH Bản Đồ Số Sài Gòn – Đối tác đáng tin cậy

Với nhiều năm kinh nghiệm trong lĩnh vực đo đạc, thiết kế và xin giấy phép xây dựng tại TP.HCM, Công ty TNHH Bản Đồ Số Sài Gòn đã đồng hành cùng nhiều cá nhân và doanh nghiệp trong việc hoàn thiện hồ sơ xây dựng. Công ty sở hữu đội ngũ kiến trúc sư, kỹ sư và chuyên viên pháp lý giàu kinh nghiệm, luôn cập nhật các quy định mới nhất để mang đến giải pháp tối ưu cho từng công trình.

>>>>> Xem thêm: Dịch vụ đo vẽ cấp đổi sổ tại Tp. HCM
