Bản Vẽ Thiết Kế Xin Phép Xây Dựng

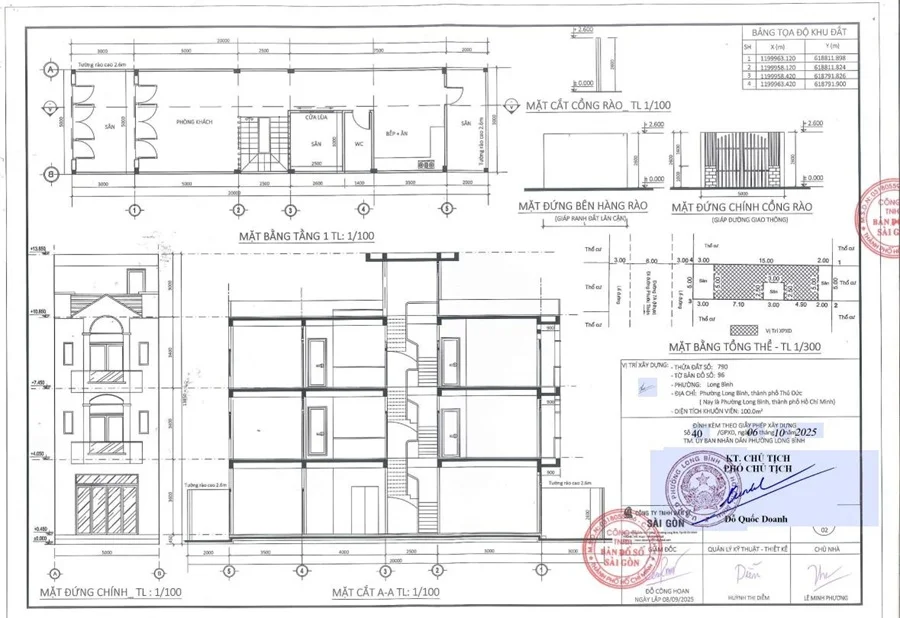

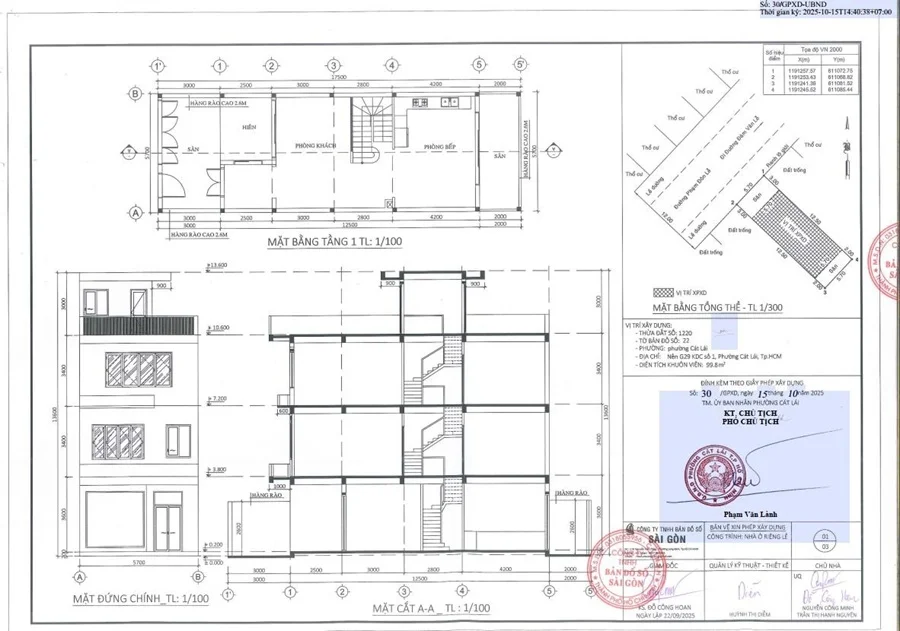

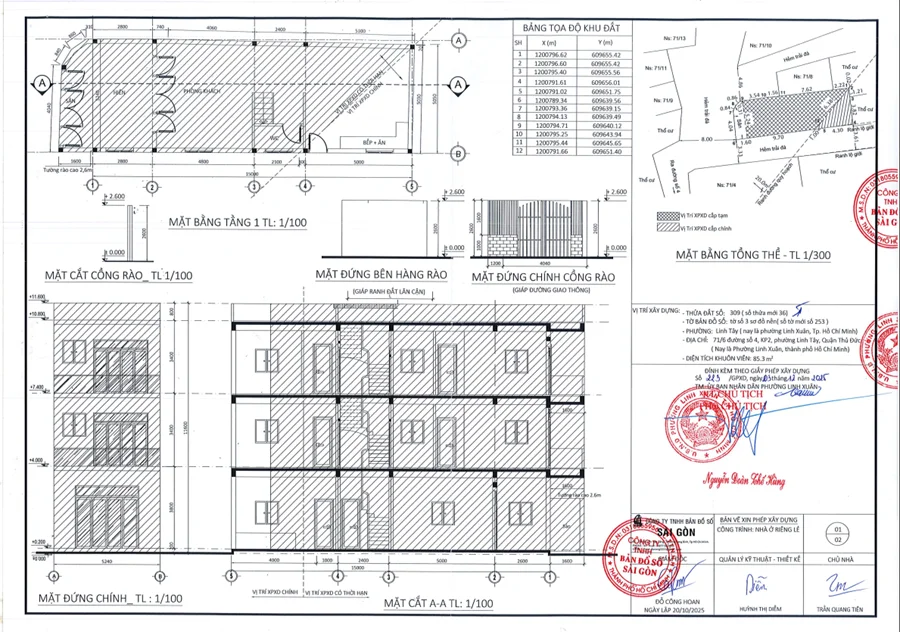

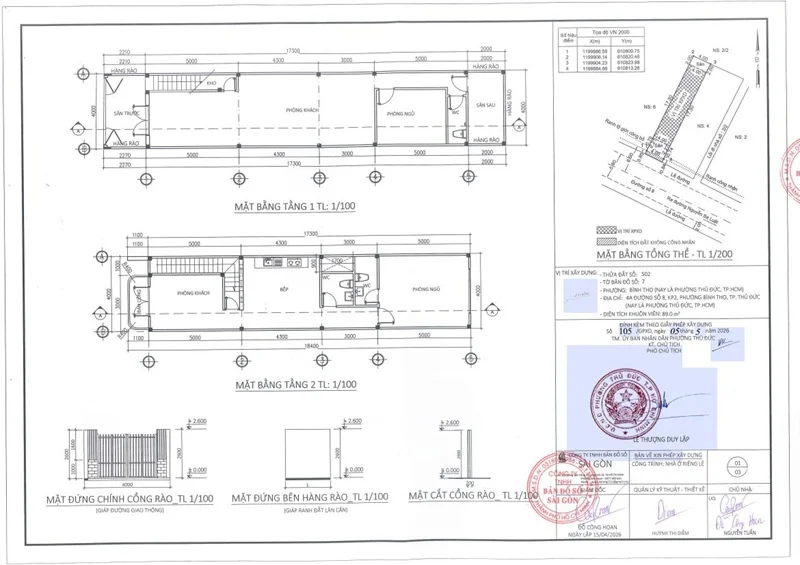

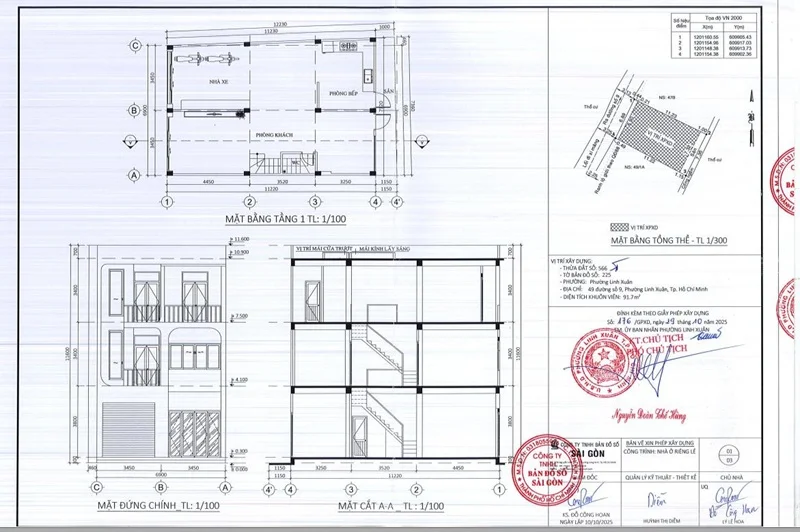

Bản vẽ thiết kế xin phép xây dựng gồm những gì?

Bản vẽ thiết kế xin phép xây dựng là thành phần quan trọng trong bộ hồ sơ đề nghị cấp giấy phép xây dựng. Đây là tài liệu thể hiện đầy đủ thông tin về vị trí, quy mô, kiến trúc và kết cấu của công trình, giúp cơ quan quản lý có  cơ sở kiểm tra, thẩm định trước khi cấp phép.

Một bộ bản vẽ thiết kế xin phép xây dựng đạt yêu cầu cần thể hiện rõ các nội dung kỹ thuật cơ bản, đảm bảo phù hợp với quy hoạch xây dựng và các quy định hiện hành.

Sơ đồ vị trí công trình

Sơ đồ vị trí thể hiện vị trí khu đất xây dựng trên bản đồ tổng thể, mối liên hệ với các tuyến đường, công trình xung quanh và ranh giới khu đất. Nội dung này giúp cơ quan cấp phép xác định chính xác địa điểm xây dựng.

Mặt bằng các tầng

Bản vẽ mặt bằng thể hiện cách bố trí không gian bên trong công trình như phòng ở, cầu thang, hành lang, khu vệ sinh, khu vực sinh hoạt và các diện tích sử dụng khác. Đối với nhà phố, mặt bằng cần thể hiện đầy đủ các tầng xây dựng theo đúng nhu cầu sử dụng.

Mặt đứng công trình

Mặt đứng thể hiện hình dáng bên ngoài của ngôi nhà như chiều cao, hình thức kiến trúc, vị trí cửa, ban công, mái và các chi tiết mặt tiền. Đây là cơ sở để cơ quan chức năng kiểm tra sự phù hợp về kiến trúc đô thị.

Mặt cắt công trình

Mặt cắt giúp thể hiện chiều cao tầng, cao độ nền, kết cấu sàn, mái và mối liên hệ giữa các không gian trong nhà. Nội dung này rất quan trọng đối với các công trình nhiều tầng.

Bản vẽ móng và kết cấu

Đối với những công trình có quy mô lớn, bản vẽ cần thể hiện phương án móng, kết cấu chịu lực, cột, dầm, sàn nhằm đảm bảo tính an toàn và phù hợp với điều kiện xây dựng thực tế.

Bản vẽ hệ thống kỹ thuật

Ngoài phần kiến trúc, hồ sơ có thể bao gồm các bản vẽ liên quan đến hệ thống điện, cấp thoát nước và các hạng mục kỹ thuật khác tùy theo yêu cầu của công trình.

>>>>> Xem thêm: Dịch vụ hoàn công nhà ở chuyên nghiệp tại Tp. HCM

Việc lập bản vẽ thiết kế xin phép xây dựng đúng quy định ngay từ đầu giúp quá trình xét duyệt hồ sơ diễn ra thuận lợi, hạn chế việc chỉnh sửa nhiều lần. Công ty TNHH Bản Đồ Số Sài Gòn cung cấp dịch vụ thiết kế bản vẽ xin phép xây dựng chuyên nghiệp tại TP.HCM, hỗ trợ khách hàng hoàn thiện hồ sơ chính xác, nhanh chóng và đúng quy định.

Quy định đối với bản vẽ thiết kế xin phép xây dựng

Bản vẽ thiết kế xin phép xây dựng phải đáp ứng đầy đủ các yêu cầu về nội dung, hình thức thể hiện và tiêu chuẩn kỹ thuật theo quy định trước khi được cơ quan có thẩm quyền tiếp nhận, thẩm định. Một bộ bản vẽ đúng quy định không chỉ giúp quá trình cấp phép diễn ra thuận lợi mà còn hạn chế việc phải chỉnh sửa, bổ sung nhiều lần.

Quy định về nội dung bản vẽ

Bản vẽ xin phép xây dựng cần thể hiện rõ các thông tin cơ bản của công trình như vị trí xây dựng, ranh giới khu đất, diện tích xây dựng, số tầng, chiều cao công trình, mặt bằng, mặt đứng, mặt cắt và các hạng mục kỹ thuật liên quan.

Đối với nhà ở riêng lẻ, hồ sơ bản vẽ cần đảm bảo thể hiện đúng hiện trạng khu đất, phương án kiến trúc và sự phù hợp với quy hoạch xây dựng tại địa phương.

Quy định về tỷ lệ bản vẽ

Tỷ lệ thể hiện trên bản vẽ phải đảm bảo khả năng đọc, kiểm tra và đối chiếu thông tin công trình. Các chi tiết kiến trúc, kết cấu và kích thước cần được trình bày rõ ràng, chính xác để cơ quan thẩm định dễ dàng xem xét.

Quy định về đơn vị thiết kế

Việc lập bản vẽ thiết kế xin phép xây dựng cần được thực hiện bởi cá nhân hoặc đơn vị có đủ năng lực chuyên môn theo quy định. Đối với những công trình có yêu cầu kỹ thuật cao, bản vẽ cần có sự tham gia của kiến trúc sư, kỹ sư chuyên ngành phù hợp.

Quy định về chữ ký và xác nhận hồ sơ

Bản vẽ hoàn chỉnh cần có đầy đủ thông tin người thiết kế, chủ đầu tư và các xác nhận liên quan theo yêu cầu. Việc ký xác nhận giúp đảm bảo trách nhiệm của các bên đối với nội dung hồ sơ đã lập.

Đảm bảo phù hợp quy hoạch xây dựng

Một trong những yếu tố quan trọng nhất là bản vẽ phải phù hợp với các quy định về mật độ xây dựng, chỉ giới xây dựng, chiều cao công trình và các yêu cầu quản lý kiến trúc tại khu vực.

Chuẩn bị bản vẽ thiết kế xin phép xây dựng đúng ngay từ đầu sẽ giúp tiết kiệm thời gian, giảm chi phí phát sinh và tăng khả năng được cấp phép. Công ty TNHH Bản Đồ Số Sài Gòn hỗ trợ tư vấn, thiết kế bản vẽ và hoàn thiện hồ sơ xin phép xây dựng tại TP.HCM theo đúng quy định hiện hành.

Hồ sơ xin giấy phép xây dựng có bản vẽ thiết kế gồm những gì?

Để được cơ quan có thẩm quyền tiếp nhận và cấp giấy phép, chủ đầu tư cần chuẩn bị đầy đủ hồ sơ theo quy định. Trong đó, bản vẽ thiết kế xin phép xây dựng là một trong những thành phần quan trọng nhất, thể hiện phương án xây dựng và các thông tin kỹ thuật của công trình.

>>>>> Xem thêm: Chi phí xin giấy phép xây dựng tại Tp. HCM

Đơn đề nghị cấp giấy phép xây dựng

Đây là giấy tờ bắt buộc trong hồ sơ xin phép, thể hiện thông tin chủ đầu tư, địa điểm xây dựng, quy mô công trình và nội dung đề nghị cấp phép. Đơn cần được kê khai đầy đủ, chính xác theo mẫu quy định.

Giấy chứng nhận quyền sử dụng đất

Chủ đầu tư cần cung cấp bản sao giấy chứng nhận quyền sử dụng đất (sổ đỏ hoặc sổ hồng) để chứng minh quyền sử dụng hợp pháp khu đất xây dựng. Thông tin trên giấy tờ đất cần phù hợp với nội dung thể hiện trong bản vẽ.

Bản vẽ thiết kế xin phép xây dựng

Đây là thành phần quan trọng nhất trong hồ sơ. Bộ bản vẽ thường bao gồm:

• Sơ đồ vị trí khu đất xây dựng.
• Mặt bằng tổng thể và mặt bằng các tầng.
• Mặt đứng công trình.
• Mặt cắt công trình.
• Bản vẽ móng, kết cấu.
• Các bản vẽ hệ thống kỹ thuật liên quan.

Hồ sơ đo vẽ hiện trạng (nếu cần)

Đối với những khu đất chưa có đầy đủ thông tin hoặc cần xác định lại hiện trạng, chủ đầu tư có thể cần thực hiện đo vẽ hiện trạng để đảm bảo bản vẽ thiết kế phù hợp với thực tế.

Các giấy tờ liên quan khác

Tùy từng trường hợp, hồ sơ có thể bổ sung thêm giấy ủy quyền, văn bản cam kết, hồ sơ khảo sát địa chất hoặc các tài liệu khác theo yêu cầu của cơ quan cấp phép.

Việc chuẩn bị đầy đủ hồ sơ ngay từ đầu giúp quá trình thẩm định diễn ra nhanh chóng, hạn chế việc bổ sung nhiều lần. Công ty TNHH Bản Đồ Số Sài Gòn hỗ trợ khách hàng lập bản vẽ thiết kế xin phép xây dựng, hoàn thiện hồ sơ pháp lý và thực hiện thủ tục xin phép xây dựng nhanh chóng tại TP.HCM.

Quy trình lập bản vẽ thiết kế xin phép xây dựng

Để có một bộ bản vẽ thiết kế xin phép xây dựng đúng quy định và phù hợp với thực tế công trình, quá trình thực hiện cần được tiến hành theo từng bước cụ thể. Việc lập bản vẽ chính xác ngay từ đầu giúp chủ đầu tư tiết kiệm thời gian, hạn chế chỉnh sửa hồ sơ và nâng cao khả năng được cấp phép.

Bước 1. Khảo sát hiện trạng khu đất

Đơn vị thiết kế tiến hành khảo sát thực tế vị trí xây dựng, kiểm tra kích thước khu đất, ranh giới, hiện trạng công trình và các yếu tố liên quan. Dữ liệu khảo sát là cơ sở quan trọng để triển khai bản vẽ chính xác.

Bước 2. Kiểm tra quy hoạch xây dựng

Trước khi thiết kế, cần kiểm tra các thông tin về quy hoạch như mật độ xây dựng, chiều cao công trình, khoảng lùi, chỉ giới xây dựng và các quy định quản lý kiến trúc tại khu vực.

Bước 3. Lên phương án thiết kế

Kiến trúc sư dựa trên nhu cầu sử dụng của chủ đầu tư và các quy định xây dựng để đưa ra phương án phù hợp. Nội dung thiết kế bao gồm bố trí mặt bằng, hình thức kiến trúc, công năng sử dụng và giải pháp kết cấu.

Bước 4. Hoàn thiện bản vẽ xin phép

Sau khi thống nhất phương án, đơn vị thiết kế tiến hành hoàn thiện bộ bản vẽ thiết kế xin phép xây dựng gồm sơ đồ vị trí, mặt bằng, mặt đứng, mặt cắt, bản vẽ móng và các nội dung kỹ thuật cần thiết.

Bước 5. Kiểm tra và hoàn thiện hồ sơ

Trước khi nộp xin phép xây dựng, bản vẽ được rà soát lại về kích thước, thông tin công trình, quy hoạch và các yêu cầu pháp lý nhằm hạn chế sai sót trong quá trình thẩm định.

Việc lựa chọn đơn vị có kinh nghiệm giúp quá trình lập bản vẽ thiết kế xin phép xây dựng diễn ra nhanh chóng và chính xác hơn. Công ty TNHH Bản Đồ Số Sài Gòn cung cấp dịch vụ khảo sát, thiết kế bản vẽ và hoàn thiện hồ sơ xin phép xây dựng tại TP.HCM, hỗ trợ khách hàng từ bước đầu đến khi hoàn tất thủ tục.

Chi phí thiết kế bản vẽ xin phép xây dựng

Chi phí thiết kế bản vẽ xin phép xây dựng là vấn đề được nhiều chủ đầu tư quan tâm trước khi tiến hành làm hồ sơ xin phép. Mức chi phí thực tế không cố định mà phụ thuộc vào nhiều yếu tố như diện tích xây dựng, quy mô công trình, độ phức tạp của kiến trúc và yêu cầu kỹ thuật của từng dự án.

Các yếu tố ảnh hưởng đến chi phí thiết kế

Đối với nhà phố, chi phí thường phụ thuộc vào số tầng, tổng diện tích sàn, phong cách thiết kế và tình trạng hiện trạng khu đất. Những công trình có nhiều tầng, có tầng hầm, sân thượng, thang máy hoặc yêu cầu kết cấu phức tạp sẽ cần nhiều thời gian triển khai hơn.

Lựa chọn đơn vị thiết kế uy tín

Một đơn vị chuyên nghiệp không chỉ giúp tạo ra bản vẽ thiết kế xin phép xây dựng đúng quy định mà còn hỗ trợ kiểm tra quy hoạch, tư vấn phương án phù hợp và hạn chế việc chỉnh sửa hồ sơ nhiều lần.

Tối ưu chi phí khi thiết kế

Chủ đầu tư nên lựa chọn đơn vị có quy trình làm việc rõ ràng, báo giá minh bạch và kinh nghiệm xử lý hồ sơ tại địa phương. Điều này giúp kiểm soát ngân sách, tiết kiệm thời gian và đảm bảo bản vẽ đáp ứng yêu cầu của cơ quan cấp phép.

Công ty TNHH Bản Đồ Số Sài Gòn cung cấp dịch vụ thiết kế bản vẽ xin phép xây dựng với chi phí hợp lý, hỗ trợ khách hàng hoàn thiện hồ sơ nhanh chóng và đúng quy định tại TP.HCM.

Dịch vụ thiết kế bản vẽ xin phép xây dựng tại TP.HCM

Việc lập bản vẽ thiết kế xin phép xây dựng đòi hỏi sự chính xác về kỹ thuật, am hiểu quy định pháp lý và kinh nghiệm xử lý hồ sơ thực tế. Vì vậy, sử dụng dịch vụ thiết kế chuyên nghiệp là giải pháp giúp chủ đầu tư tiết kiệm thời gian, hạn chế sai sót và đảm bảo hồ sơ được cơ quan chức năng tiếp nhận thuận lợi.

>>>>> Xem thêm: Dịch vụ đo vẽ cấp đổi sổ tại Tp. HCM

Quy trình dịch vụ thiết kế chuyên nghiệp

Đơn vị thiết kế sẽ thực hiện khảo sát hiện trạng khu đất, kiểm tra thông tin quy hoạch, tư vấn phương án xây dựng phù hợp và triển khai bộ bản vẽ theo đúng yêu cầu. Hồ sơ thường bao gồm mặt bằng, mặt đứng, mặt cắt, bản vẽ móng, kết cấu và các nội dung kỹ thuật liên quan.

Lợi ích khi sử dụng dịch vụ

• Được tư vấn phương án xây dựng phù hợp với quy định.
• Tiết kiệm thời gian trong quá trình chuẩn bị hồ sơ.
• Hạn chế sai sót dẫn đến phải chỉnh sửa nhiều lần.
• Đảm bảo bản vẽ thiết kế xin phép xây dựng đầy đủ nội dung, đúng tiêu chuẩn.
• Hỗ trợ hoàn thiện thủ tục xin giấy phép xây dựng trọn gói.

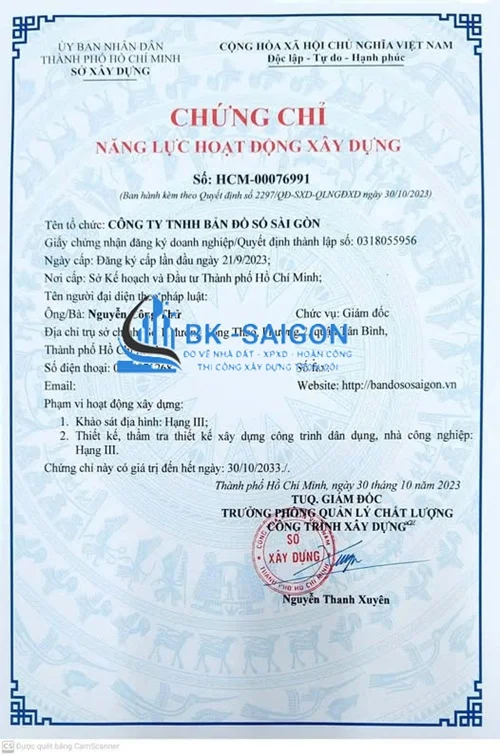

Công ty TNHH Bản Đồ Số Sài Gòn – Đơn vị thiết kế uy tín

Công ty TNHH Bản Đồ Số Sài Gòn cung cấp dịch vụ thiết kế bản vẽ xin phép xây dựng tại TP.HCM với đội ngũ kỹ sư, kiến trúc sư giàu kinh nghiệm. Công ty hỗ trợ toàn bộ quy trình từ khảo sát, tư vấn, thiết kế đến hoàn thiện hồ sơ xin phép xây dựng.

Với quy trình làm việc chuyên nghiệp, chi phí minh bạch và phương án thiết kế phù hợp, công ty giúp khách hàng nhanh chóng sở hữu bộ bản vẽ thiết kế xin phép xây dựng đạt yêu cầu, đảm bảo tiến độ triển khai công trình.
