Hướng dẫn thủ tục đo vẽ nhà đất, xác định ranh đất chi tiết từ A-Z

Thủ tục đo vẽ nhà đất và xác định ranh đất

Trong các thủ tục pháp lý về đất đai, đo vẽ nhà đất và xác định ranh đất là bước đầu tiên và mang tính quyết định. Từ việc mua bán, xin phép xây dựng, hoàn công đến tách thửa, chuyển nhượng – tất cả đều cần bản vẽ thể hiện rõ ràng hiện trạng, ranh giới, diện tích nhà hoặc lô đất.

Thực tế hiện nay, rất nhiều trường hợp xảy ra mâu thuẫn, tranh chấp vì:

• Ranh giới đất không được đo vẽ chính xác
• Bản đồ địa chính chưa cập nhật hiện trạng mới
• Nhà xây lệch so với giấy phép hoặc lấn mốc ranh với hộ liền kề
• Giao dịch đất nhưng diện tích thực tế không khớp sổ hồng

Những vấn đề này không chỉ khiến hồ sơ bị trả về khi nộp lên cơ quan chức năng, mà còn ảnh hưởng nghiêm trọng đến giá trị tài sản, quyền lợi pháp lý và tiến độ dự án.

Trong bối cảnh đô thị hóa nhanh, đặc biệt tại các khu vực như TP.HCM, Bình Dương, Vũng Tàu, nhu cầu đo vẽ hiện trạng và xác định ranh giới đất ngày càng tăng cao. Việc chủ động thực hiện thủ tục đo vẽ nhà đất, ranh đất giúp:

• Đảm bảo hồ sơ pháp lý đúng chuẩn, dễ dàng hoàn tất các thủ tục hành chính
• Tránh tranh chấp, lấn ranh, mâu thuẫn với hộ liền kề
• Hạn chế rủi ro pháp lý và tiết kiệm thời gian, chi phí xử lý sau này

 Đo vẽ nhà đất là gì?

Là việc kỹ sư trắc địa sử dụng thiết bị chuyên dụng (GPS, máy toàn đạc) để đo đạc thực địa nhà hoặc lô đất, sau đó lập bản vẽ hiện trạng, bản vẽ ranh giới, dùng để:

• Xin phép xây dựng
• Hoàn công công trình
• Tách thửa – chuyển nhượng
• Cắm mốc, xác định lại ranh đất
• Làm cơ sở cấp mới, cấp đổi hoặc cập nhật sổ đỏ

 Xác định ranh giới đất là gì?

Là việc đo vẽ chính xác mốc ranh giới thửa đất theo tọa độ thực tế, phù hợp với bản đồ địa chính và quy hoạch. Việc xác định ranh giới đúng:

• Bảo vệ quyền sử dụng đất hợp pháp
• Tránh lấn chiếm, tranh chấp với hộ bên cạnh
• Là điều kiện cần để hoàn tất nhiều hồ sơ như: tách thửa, xin phép xây dựng, hợp thửa…

Khi nào cần thực hiện thủ tục đo vẽ nhà đất, ranh giới đất

Rất nhiều người chỉ nghĩ đến việc đo vẽ nhà đất khi có yêu cầu từ cơ quan nhà nước. Tuy nhiên, trên thực tế, thủ tục đo vẽ ranh đất và nhà đất nên được thực hiện chủ động trong nhiều tình huống, không chỉ để đảm bảo hồ sơ hợp lệ mà còn để bảo vệ quyền lợi pháp lý và tránh tranh chấp sau này.

Dưới đây là những trường hợp phổ biến bắt buộc hoặc nên thực hiện thủ tục đo vẽ nhà đất:

Xin cấp mới hoặc cấp đổi Giấy chứng nhận quyền sử dụng đất (sổ hồng)

Nếu đất chưa có sổ hoặc có sổ nhưng chưa thể hiện rõ diện tích, hình thể, ranh giới thực tế, bạn sẽ cần đo vẽ lại để lập bản đồ địa chính trình nộp lên Văn phòng đăng ký đất đai.

Xin giấy phép xây dựng công trình nhà ở, nhà xưởng

Muốn xây mới, cơi nới hoặc sửa chữa nhà, bạn bắt buộc phải có bản vẽ hiện trạng lô đất, thể hiện rõ ranh giới, diện tích, công trình hiện hữu, đúng chuẩn để nộp kèm trong hồ sơ xin phép.

Làm hồ sơ hoàn công công trình

Sau khi xây dựng xong, để cập nhật diện tích và hình thể công trình vào sổ hồng, cần có bản vẽ hoàn công. Việc này đòi hỏi kỹ thuật viên phải đo lại thực trạng công trình sau xây dựng.

Tách thửa, hợp thửa đất

Khi muốn chia đất cho con cái, chuyển nhượng một phần hoặc hợp nhiều thửa thành một, việc đo vẽ lại là bắt buộc để xác định phần đất chia – gộp, đảm bảo đúng quy hoạch, chỉ giới.

Chuyển mục đích sử dụng đất (ví dụ từ đất nông nghiệp sang đất ở)

Bạn cần bản vẽ hiện trạng đất và xác định đúng ranh giới, vị trí quy hoạch, là cơ sở để cơ quan chức năng xem xét cấp phép chuyển đổi mục đích.

 Mua bán, sang nhượng hoặc cho tặng quyền sử dụng đất

Để đảm bảo giao dịch minh bạch, không xảy ra tranh chấp về diện tích hoặc vị trí, người mua và người bán nên đo vẽ lại hiện trạng trước khi công chứng hoặc sang tên.

Tranh chấp ranh giới đất với hàng xóm

Nếu ranh giới giữa hai hộ dân không rõ ràng, có mâu thuẫn lấn ranh, giải pháp đầu tiên là thuê đơn vị đo đạc ranh đất chính xác làm cơ sở hòa giải hoặc khởi kiện nếu cần.

Làm thủ tục cấp lại, điều chỉnh hoặc cập nhật thông tin sổ hồng

Khi có thay đổi về diện tích, công trình trên đất, thay đổi ranh giới do quy hoạch, bạn cần đo vẽ lại để cập nhật hồ sơ địa chính và điều chỉnh GCN (sổ hồng).

 Tóm tắt các trường hợp nên đo vẽ nhà đất – ranh giới:

Các loại bản vẽ đo vẽ nhà đất thường gặp

Khi làm các thủ tục pháp lý về đất đai và nhà ở, bạn sẽ thường xuyên được yêu cầu cung cấp bản vẽ kỹ thuật thể hiện hiện trạng hoặc ranh giới thửa đất, công trình hiện hữu. Mỗi loại thủ tục sẽ cần một dạng bản vẽ khác nhau, có quy cách riêng và yêu cầu kỹ thuật cụ thể.

Dưới đây là các loại bản vẽ đo vẽ nhà đất phổ biến nhất hiện nay tại TP.HCM và các tỉnh thành khác:

Bản vẽ hiện trạng nhà đất

• Là bản vẽ thể hiện hình dạng, diện tích, kích thước, công trình hiện có trên đất tại thời điểm đo đạc.
• Dùng để:
  • Xin giấy phép xây dựng
  • Cập nhật hồ sơ tách thửa, hợp thửa
  • Kiểm tra sai lệch thực tế và sổ hồng

Bản vẽ hoàn công

• Dành cho các công trình đã xây dựng xong và cần cập nhật hiện trạng lên sổ hồng.
• Thể hiện thực tế xây dựng: kích thước, số tầng, khoảng lùi, vị trí công trình…
• Bản vẽ cần được đối chiếu với bản vẽ cấp phép xây dựng trước đó.

Bản vẽ trích lục bản đồ địa chính

• Là bản sao từ hệ thống bản đồ địa chính của Phòng Tài nguyên Môi trường.
• Thể hiện rõ:
  • Số tờ, số thửa đất
  • Diện tích, mục đích sử dụng đất
  • Ranh giới, vị trí lô đất so với các thửa xung quanh
• Thường dùng để:
  • Xin tách thửa, chuyển nhượng đất
  • Làm hồ sơ cấp sổ, chuyển mục đích sử dụng

Bản vẽ ranh giới – bản vẽ cắm mốc ranh đất

• Thể hiện ranh giới thửa đất theo thực tế đo đạc, có xác nhận tọa độ, hướng, chiều dài các cạnh.
• Được dùng trong:
  • Giải quyết tranh chấp ranh đất
  • Cắm mốc ranh giới thực địa
  • Làm chứng cứ pháp lý về quyền sử dụng đất

Bản vẽ xin phép xây dựng

• Là bản vẽ kỹ thuật bắt buộc để xin giấy phép xây dựng nhà ở hoặc công trình.
• Gồm:
  • Mặt bằng lô đất
  • Mặt bằng xây dựng
  • Thể hiện rõ khoảng lùi, mật độ, diện tích xây dựng

Bản vẽ phục vụ tách thửa – hợp thửa

• Thể hiện vị trí và diện tích từng phần đất muốn tách hoặc hợp lại.
• Phải thể hiện:
  • Chỉ giới xây dựng
  • Quy hoạch 1/500 (nếu có)
  • Lối đi, hạ tầng kỹ thuật tiếp cận

 Tóm tắt các loại bản vẽ và mục đích sử dụng:

Thủ tục đo vẽ nhà đất – ranh giới đất gồm những bước nào?

Để thực hiện chính xác và đúng pháp lý việc đo vẽ nhà đất hoặc xác định ranh giới đất, người sử dụng đất cần nắm rõ quy trình thực hiện gồm các bước cụ thể, từ chuẩn bị hồ sơ, liên hệ đơn vị đo đạc, đến lập bản vẽ và nộp cơ quan chức năng nếu cần.

Dưới đây là quy trình thủ tục đo vẽ nhà đất, ranh đất phổ biến và đầy đủ:

 Bước 1: Chuẩn bị hồ sơ và giấy tờ cần thiết

Người dân cần chuẩn bị các giấy tờ cơ bản sau:

• Giấy chứng nhận quyền sử dụng đất (sổ hồng) – bản gốc và bản sao
• CMND/CCCD của chủ đất
• Giấy phép xây dựng (nếu đo để hoàn công)
• Giấy tờ mua bán, thừa kế (nếu chưa sang tên)
• Đơn đề nghị đo vẽ (một số địa phương yêu cầu)

 Bước 2: Liên hệ công ty đo vẽ địa chính uy tín

• Khách hàng tìm đơn vị có pháp nhân rõ ràng, kỹ sư có chứng chỉ hành nghề
• Trao đổi yêu cầu cụ thể: đo hiện trạng, đo ranh giới, xin phép, hoàn công…
• Công ty tư vấn loại bản vẽ phù hợp và báo giá dịch vụ cụ thể
• Hai bên ký hợp đồng đo vẽ, thống nhất thời gian thực hiện

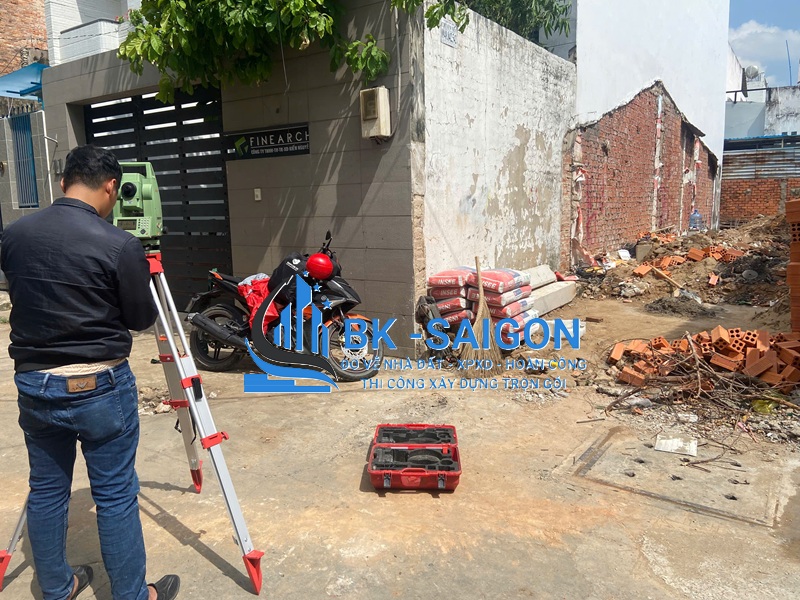

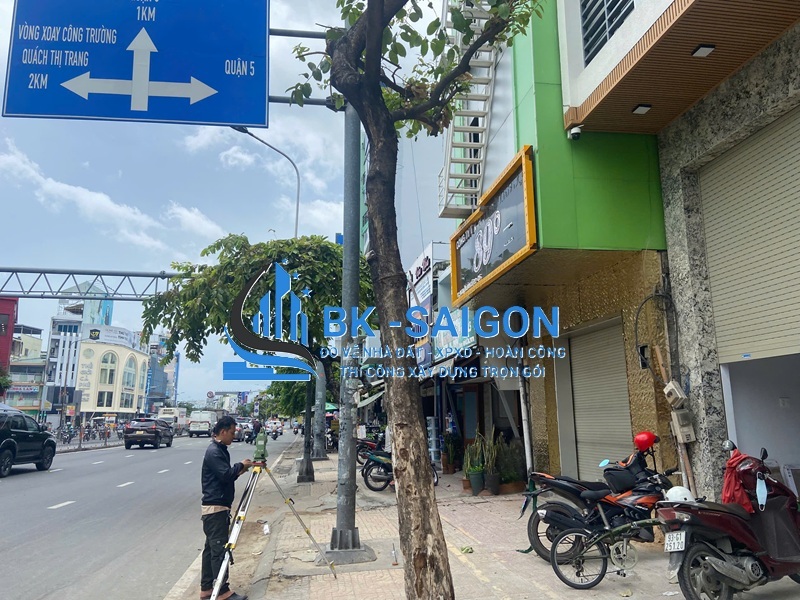

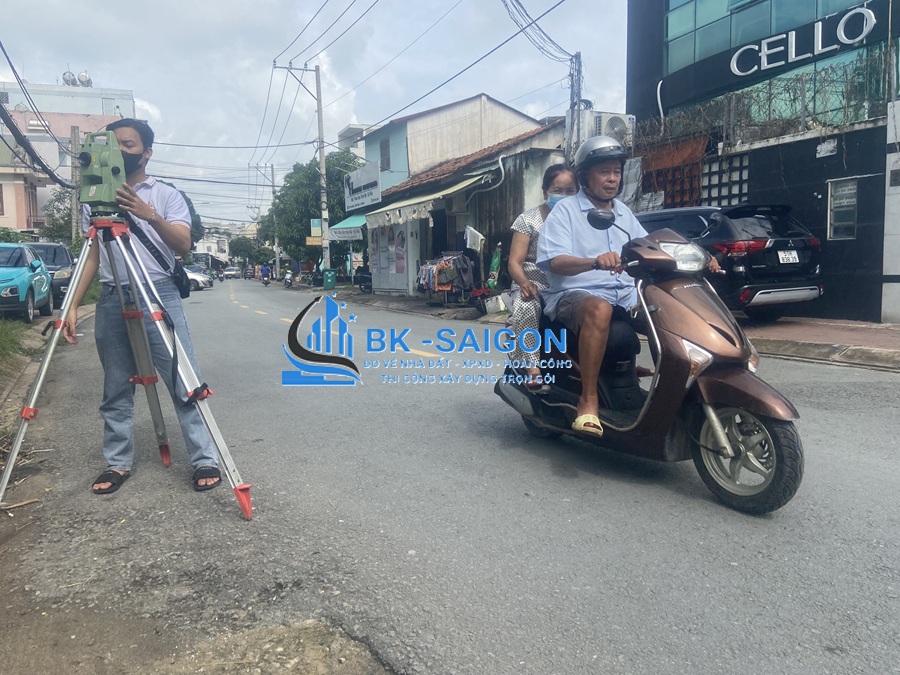

 Bước 3: Khảo sát thực địa – tiến hành đo đạc

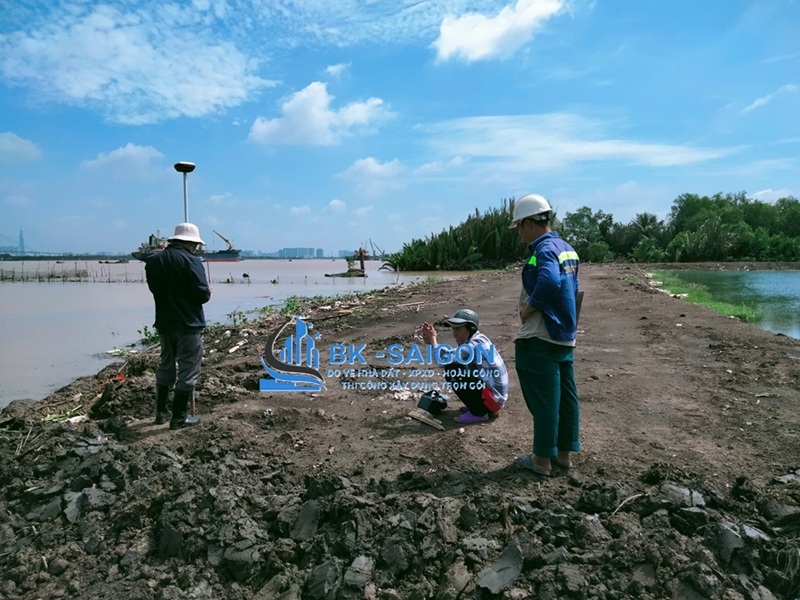

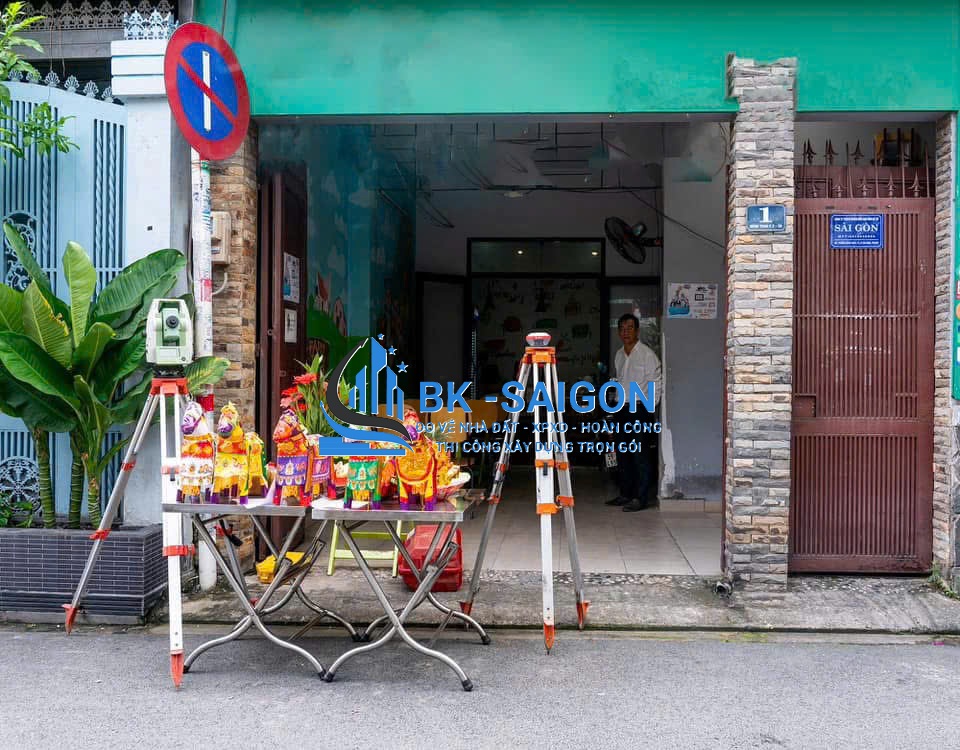

• Kỹ thuật viên xuống hiện trường đo bằng máy toàn đạc, GPS 2 tần số, máy laser
• Xác định chính xác: kích thước, hướng, ranh giới, mốc tọa độ...
• Ghi nhận toàn bộ thông tin hiện trạng đất đai – công trình – đường đi – giáp ranh

 Bước 4: Lập bản vẽ kỹ thuật đúng chuẩn

• Sử dụng phần mềm kỹ thuật (AutoCAD, Civil 3D…) để lập bản vẽ đúng tỷ lệ
• Bản vẽ thể hiện rõ: diện tích, hình thể, ranh giới, các công trình hiện hữu
• Ký tên kỹ sư đo đạc, đóng dấu pháp lý của công ty
• Xuất file PDF + bản in khổ A3 hoặc A1

 Bước 5: Giao hồ sơ và hướng dẫn nộp cơ quan nhà nước

• Khách hàng nhận bộ hồ sơ gồm: bản in có dấu mộc pháp nhân, chứng chỉ kỹ sư và file mềm (.dwg, .pdf).

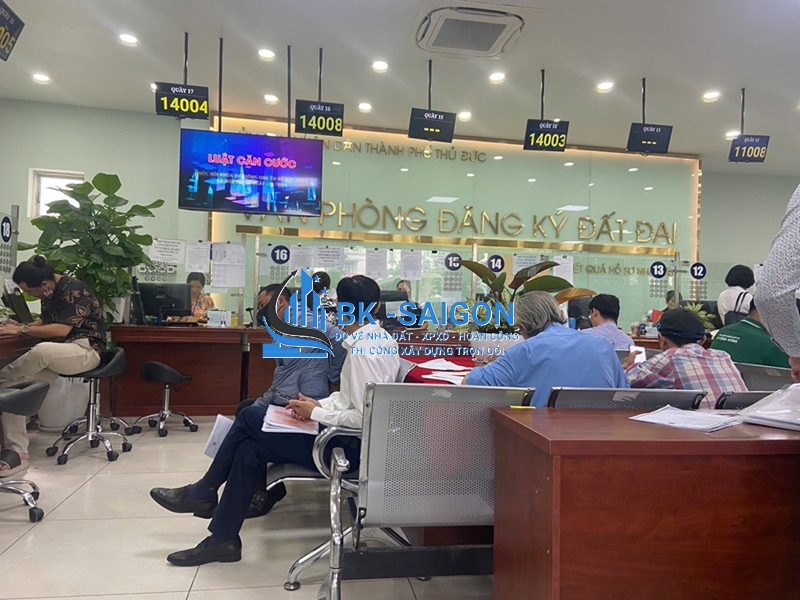

• Đơn vị đo đạc hướng dẫn khách hàng nộp hồ sơ vào Văn phòng Đăng ký đất đai hoặc UBND cấp quận/huyện/thành phố để phục vụ các bước tiếp theo (cấp sổ, hoàn công, tách thửa...).

Chi phí dịch vụ đo vẽ nhà đất và xác định ranh giới

Mức phí đo vẽ trên thực tế không cố định mà phụ thuộc vào nhiều yếu tố kỹ thuật cụ thể:

• Diện tích và hình thể thửa đất: Thửa đất có diện tích lớn, hình dạng méo mó, nhiều góc cạnh hoặc địa hình phức tạp sẽ có chi phí cao hơn các lô đất vuông vắn.

• Mục đích đo vẽ: Bản vẽ phục vụ hoàn công hoặc tách thửa đòi hỏi đo vẽ chi tiết cả công trình trên đất, do đó quy trình xử lý số liệu phức tạp hơn so với bản vẽ hiện trạng thông thường.

• Vị trí địa lý: Các khu đất nội thành, vị trí giao thông thuận tiện thường có chi phí đo vẽ tối ưu hơn so với khu vực hẻo lánh, hải đảo hoặc vùng ven hẻo lánh.

Những lưu ý quan trọng khi tiến hành đo vẽ và xác định ranh giới

• Mời các hộ giáp ranh cùng chứng kiến: Khi tiến hành cắm mốc ranh giới, việc có mặt của các chủ sử dụng đất liền kề để cùng ký biên bản xác nhận ranh mốc sẽ giúp hạn chế tối đa nguy cơ khiếu nại, tranh chấp sau này.

• Sử dụng hệ tọa độ chuẩn quốc gia VN-2000: Mọi số liệu đo đạc kỹ thuật phục vụ hồ sơ pháp lý hiện nay bắt buộc phải dùng hệ quy chiếu VN-2000 để đảm bảo đồng bộ với cơ sở dữ liệu đất đai của Nhà nước.

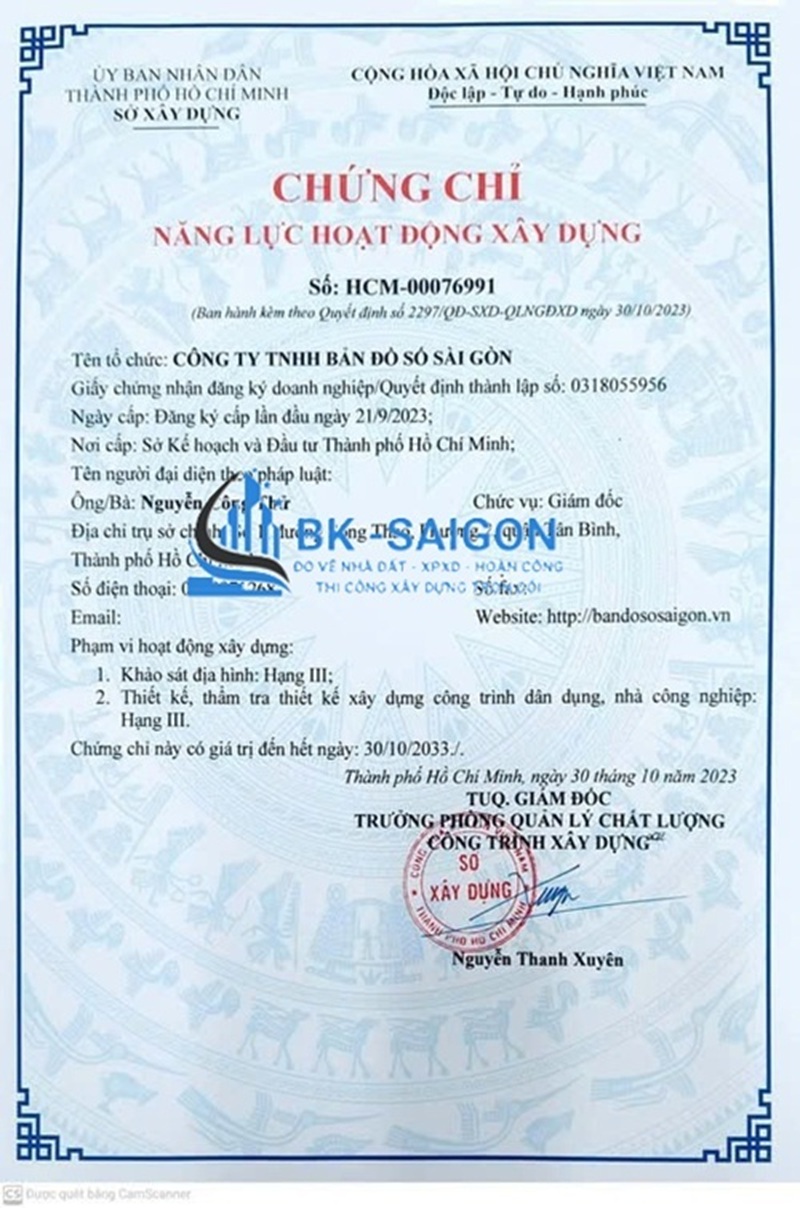

• Kiểm tra kỹ thông tin pháp nhân: Chỉ những đơn vị có giấy phép hoạt động đo đạc bản đồ do Bộ hoặc Sở Tài nguyên & Môi trường cấp mới có thẩm quyền ký, đóng dấu xác nhận bản vẽ đủ giá trị nộp cơ quan chức năng.

Dịch vụ đo vẽ nhà đất và cắm mốc ranh giới uy tín, chính xác

Việc đo đạc chuẩn xác ngay từ ban đầu là cách bảo vệ tài sản tốt nhất, tránh phát sinh khiếu kiện và giúp các thủ tục pháp lý diễn ra thuận lợi. Liên hệ ngay hôm nay để nhận tư vấn trực tiếp và khảo sát hiện trạng khu đất nhanh chóng nhất!
