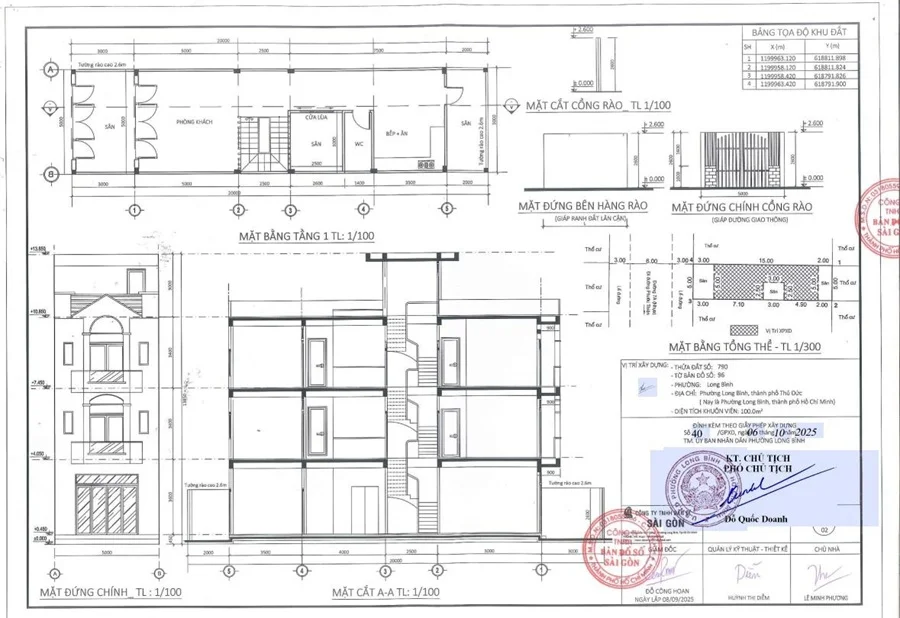

Bản Vẽ Xin Phép Xây Dựng File CAD

Bản vẽ xin phép xây dựng file CAD là bộ hồ sơ thiết kế được tạo lập bằng phần mềm AutoCAD, lưu dưới định dạng phổ biến như DWG hoặc DXF. Đây là dạng file kỹ thuật số chứa toàn bộ thông tin về kiến trúc, kết cấu và hệ thống kỹ thuật của công trình, được sử dụng trong quá trình xin giấy phép xây dựng tại cơ quan nhà nước có thẩm quyền.

Khác với bản vẽ in giấy truyền thống, file CAD cho phép chỉnh sửa linh hoạt, dễ dàng cập nhật khi có yêu cầu thay đổi từ cơ quan thẩm định hoặc trong quá trình thiết kế. Đồng thời, file CAD giúp đảm bảo độ chính xác cao về kích thước, tỷ lệ và tính thống nhất giữa các hạng mục trong hồ sơ.

Trong hồ sơ xin phép xây dựng, bản vẽ xin phép xây dựng file CAD đóng vai trò quan trọng vì là cơ sở để cơ quan quản lý đánh giá tính hợp lý của công trình so với quy hoạch, chỉ giới xây dựng, mật độ xây dựng và các quy định kỹ thuật liên quan.

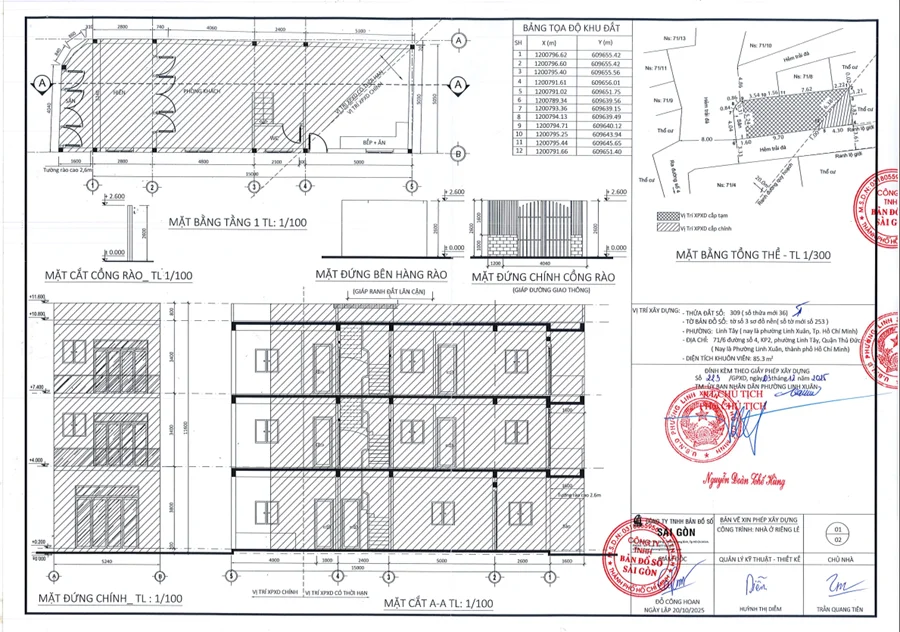

Bộ bản vẽ xin phép xây dựng file CAD gồm những gì?

Một bản vẽ xin phép xây dựng file CAD hoàn chỉnh không chỉ là một file thiết kế đơn lẻ mà là tập hợp nhiều bản vẽ kỹ thuật được liên kết chặt chẽ với nhau trong cùng một bộ hồ sơ. Mỗi bản vẽ đều có vai trò riêng, giúp cơ quan chức năng đánh giá tính hợp lý, an toàn và phù hợp quy hoạch của công trình trước khi cấp phép xây dựng.

Sơ đồ vị trí công trình

Đây là bản vẽ thể hiện vị trí khu đất trên bản đồ tổng thể, mối liên hệ với đường giao thông, công trình lân cận và ranh giới thửa đất. Sơ đồ vị trí giúp xác định công trình có phù hợp quy hoạch và chỉ giới xây dựng hay không.

Bản vẽ hiện trạng khu đất

Bản vẽ này thể hiện chính xác kích thước, diện tích, hình dạng và ranh giới khu đất. Trong nhiều trường hợp, cần kết hợp đo vẽ hiện trạng hoặc trích đo địa chính thửa đất để đảm bảo số liệu trong file CAD hoàn toàn chính xác so với thực tế.

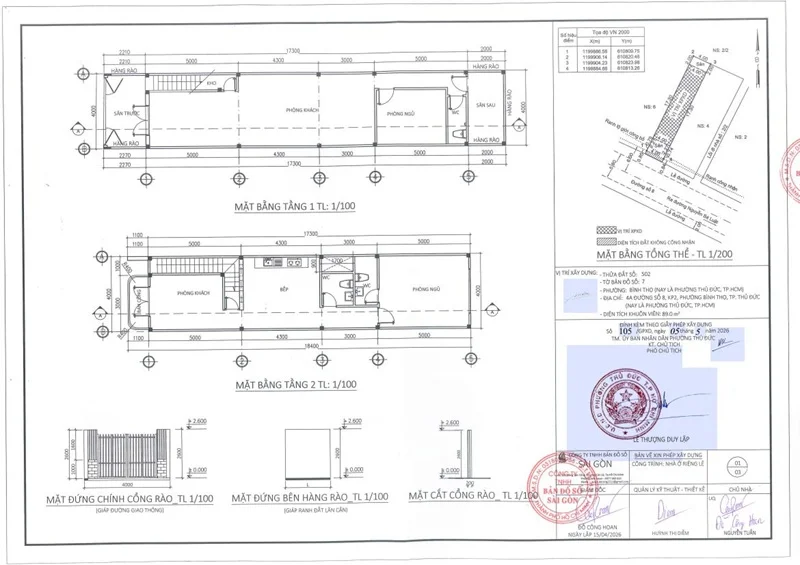

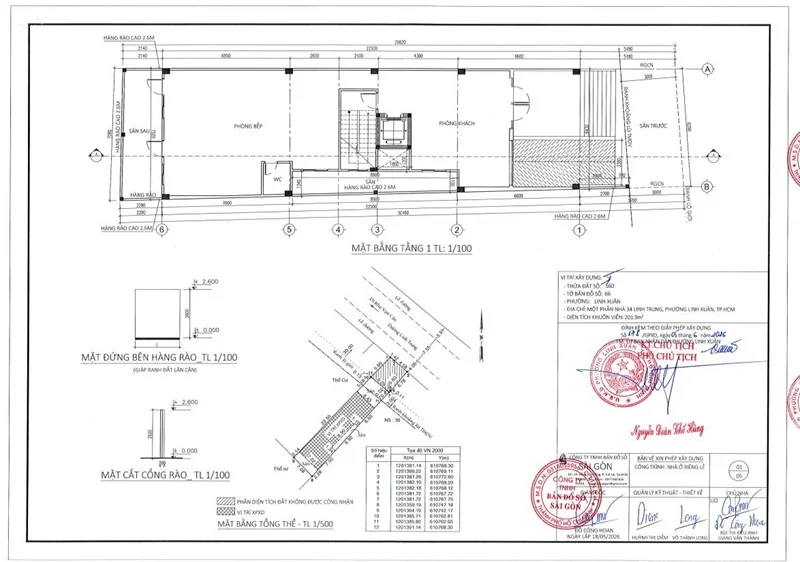

Bản vẽ mặt bằng các tầng

Đây là phần quan trọng nhất trong bản vẽ xin phép xây dựng file CAD, thể hiện cách bố trí không gian từng tầng như phòng khách, phòng ngủ, bếp, cầu thang, vệ sinh và các khu vực chức năng khác. Đồng thời thể hiện diện tích xây dựng và kích thước chi tiết.

>>>>> Xem thêm: Dịch vụ đo vẽ hoàn công nhà ở tại Tp. HCM

Bản vẽ mặt đứng công trình

Bản vẽ mặt đứng mô tả hình dáng bên ngoài của ngôi nhà sau khi hoàn thiện, bao gồm chiều cao công trình, số tầng, hình khối kiến trúc, cửa sổ, ban công và mặt tiền. Đây là cơ sở để đánh giá tính thẩm mỹ và sự phù hợp với cảnh quan đô thị.

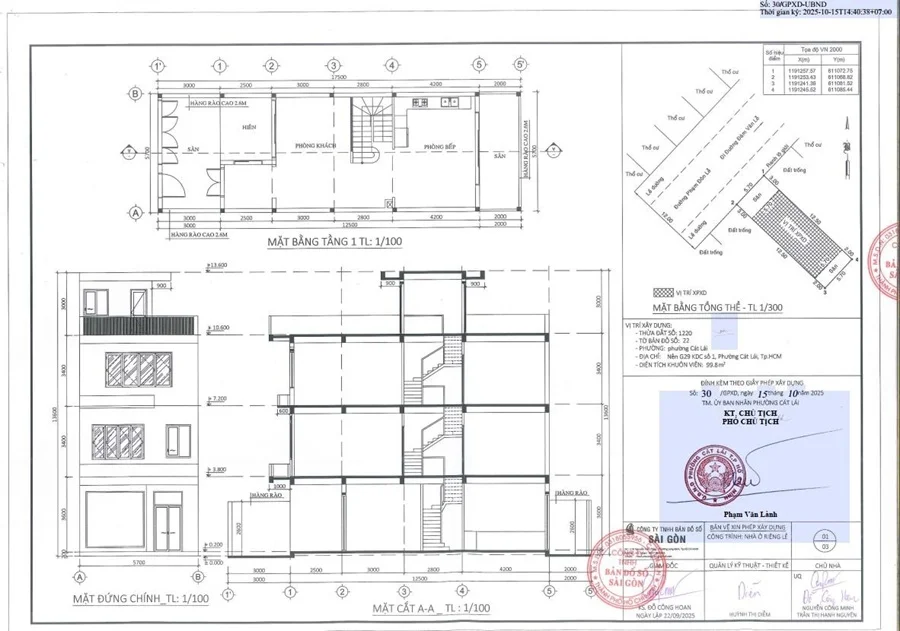

Bản vẽ mặt cắt

Bản vẽ mặt cắt thể hiện cấu trúc bên trong công trình theo chiều đứng, giúp làm rõ chiều cao từng tầng, kết cấu sàn, cầu thang, mái và các bộ phận chịu lực chính. Đây là tài liệu quan trọng trong việc kiểm tra tính an toàn kỹ thuật.

Bản vẽ móng và kết cấu

Phần này thể hiện giải pháp nền móng, cột, dầm, sàn và các cấu kiện chịu lực của công trình. Tùy theo quy mô và điều kiện địa chất, bản vẽ kết cấu sẽ có mức độ chi tiết khác nhau nhằm đảm bảo an toàn khi thi công và sử dụng.

Hệ thống điện, nước và thoát nước

Bản vẽ kỹ thuật trong file CAD cũng bao gồm hệ thống điện, cấp nước, thoát nước mưa và nước thải. Đây là hạng mục bắt buộc nhằm đảm bảo công trình vận hành ổn định, an toàn và đáp ứng tiêu chuẩn kỹ thuật hiện hành.

Một bộ bản vẽ xin phép xây dựng file CAD đạt chuẩn phải đảm bảo tính thống nhất giữa các bản vẽ, đúng quy chuẩn kỹ thuật và phù hợp quy hoạch xây dựng. Công ty TNHH Bản Đồ Số Sài Gòn cung cấp dịch vụ thiết kế file CAD trọn gói, giúp khách hàng đảm bảo hồ sơ đầy đủ, chính xác và tăng khả năng được cấp phép ngay từ lần nộp đầu tiên.

Quy định đối với bản vẽ xin phép xây dựng file CAD

Để được cơ quan có thẩm quyền chấp thuận, bản vẽ xin phép xây dựng file CAD phải tuân thủ đầy đủ các quy định về quy hoạch, tiêu chuẩn xây dựng và quy chuẩn kỹ thuật hiện hành. Đây là yếu tố quan trọng quyết định việc hồ sơ có được cấp phép nhanh hay bị yêu cầu chỉnh sửa, bổ sung.

Tuân thủ quy chuẩn kỹ thuật xây dựng

File CAD phải được thiết kế theo đúng tiêu chuẩn kỹ thuật, thể hiện rõ tỷ lệ bản vẽ, kích thước, cao độ, ký hiệu và các thông số kỹ thuật. Tất cả các hạng mục trong bản vẽ phải thống nhất giữa kiến trúc, kết cấu và hệ thống kỹ thuật.

Phù hợp quy hoạch đô thị

Một yêu cầu bắt buộc đối với bản vẽ xin phép xây dựng file CAD là phải phù hợp với quy hoạch được phê duyệt tại khu vực xây dựng. Các yếu tố như chỉ giới xây dựng, mật độ xây dựng, chiều cao công trình và khoảng lùi phải được thể hiện rõ ràng trong hồ sơ.

Đảm bảo tính đầy đủ của hồ sơ

File CAD sử dụng để xin phép xây dựng cần bao gồm đầy đủ các thành phần như sơ đồ vị trí, mặt bằng các tầng, mặt đứng, mặt cắt, bản vẽ móng, kết cấu và hệ thống kỹ thuật. Thiếu bất kỳ hạng mục nào cũng có thể khiến hồ sơ bị trả lại hoặc yêu cầu bổ sung.

Đồng bộ với hồ sơ pháp lý

Các thông tin trong file CAD phải khớp với giấy chứng nhận quyền sử dụng đất và các giấy tờ pháp lý liên quan. Sai lệch giữa bản vẽ và hồ sơ pháp lý là nguyên nhân phổ biến khiến quá trình xin phép bị kéo dài.

Lưu ý khi thiết kế file CAD

Việc sử dụng file CAD không đúng chuẩn hoặc tải từ nguồn không chính thống có thể dẫn đến sai sót kỹ thuật và vi phạm quy định xây dựng. Do đó, nên sử dụng đơn vị thiết kế chuyên nghiệp để đảm bảo tính chính xác và khả năng được duyệt hồ sơ.

Công ty TNHH Bản Đồ Số Sài Gòn cung cấp dịch vụ thiết kế bản vẽ xin phép xây dựng file CAD đúng quy chuẩn, giúp khách hàng hạn chế rủi ro, tiết kiệm thời gian và nâng cao tỷ lệ được cấp giấy phép ngay từ lần nộp đầu tiên.

Quy trình thiết kế bản vẽ xin phép xây dựng file CAD

Để tạo ra một bản vẽ xin phép xây dựng file CAD đạt chuẩn, quá trình thiết kế cần được thực hiện theo từng bước rõ ràng và có sự phối hợp giữa kỹ sư, kiến trúc sư và chủ đầu tư. Quy trình càng chính xác thì hồ sơ xin phép xây dựng càng dễ được cơ quan có thẩm quyền chấp thuận.

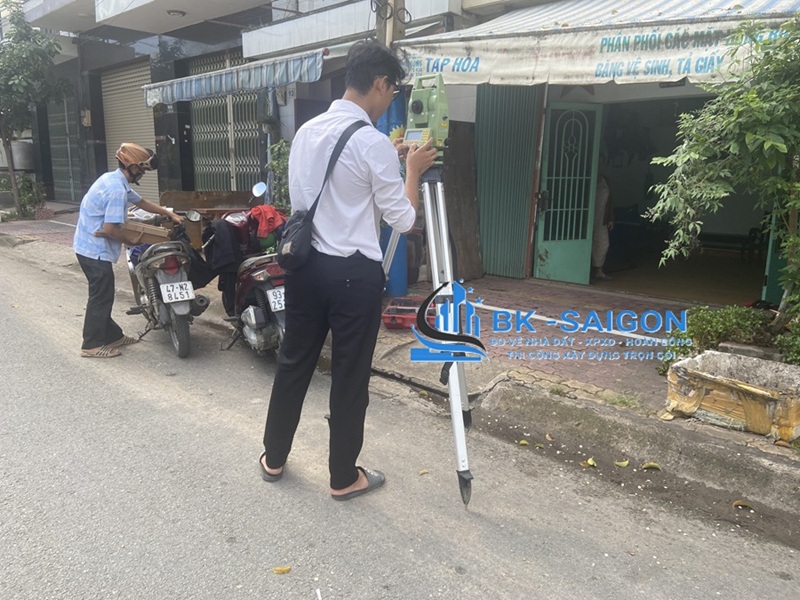

Bước 1. Khảo sát hiện trạng khu đất

Kỹ sư tiến hành khảo sát thực tế khu đất để thu thập thông tin về vị trí, ranh giới, diện tích và điều kiện xung quanh. Đồng thời kiểm tra hiện trạng công trình (nếu có) để đảm bảo dữ liệu đầu vào chính xác trước khi thiết kế.

Bước 2. Đo đạc và thu thập số liệu

Sau khảo sát, đội ngũ kỹ thuật thực hiện đo vẽ hiện trạng bằng thiết bị chuyên dụng để xác định chính xác kích thước, diện tích và cao độ khu đất. Trong một số trường hợp, cần thực hiện thêm trích đo địa chính thửa đất để đảm bảo hồ sơ pháp lý đồng bộ.

Bước 3. Thiết kế bản vẽ CAD

Dựa trên số liệu thu thập, kiến trúc sư tiến hành thiết kế bản vẽ xin phép xây dựng file CAD. Hồ sơ bao gồm sơ đồ vị trí, mặt bằng các tầng, mặt đứng, mặt cắt, móng, kết cấu và hệ thống kỹ thuật. Tất cả được thể hiện trên phần mềm AutoCAD với độ chính xác cao.

Bước 4. Kiểm tra và hoàn thiện hồ sơ

Sau khi thiết kế xong, toàn bộ file CAD sẽ được rà soát kỹ lưỡng để đảm bảo tính thống nhất giữa các bản vẽ, đúng quy chuẩn kỹ thuật và phù hợp quy hoạch xây dựng. Đây là bước quan trọng giúp hạn chế sai sót và tránh việc phải chỉnh sửa hồ sơ nhiều lần.

Bước 5. Bàn giao và hỗ trợ xin phép

Sau khi hoàn thiện, file CAD sẽ được bàn giao cho chủ đầu tư hoặc tích hợp vào bộ hồ sơ xin phép xây dựng. Nếu sử dụng dịch vụ trọn gói, đơn vị thiết kế sẽ hỗ trợ nộp hồ sơ và theo dõi quá trình thẩm định cho đến khi được cấp giấy phép.

>>>>> Xem thêm: Dịch vụ xin giấy phép xây dựng tại Tp. HCM

Công ty TNHH Bản Đồ Số Sài Gòn cung cấp dịch vụ thiết kế bản vẽ xin phép xây dựng file CAD chuyên nghiệp, đảm bảo chính xác, đúng quy định và hỗ trợ khách hàng trong toàn bộ quy trình xin giấy phép xây dựng.

Có nên sử dụng file CAD xin phép xây dựng tải miễn phí không?

Hiện nay, trên internet có rất nhiều nguồn chia sẻ bản vẽ xin phép xây dựng file CAD miễn phí. Tuy nhiên, việc sử dụng các file này tiềm ẩn nhiều rủi ro vì không phải bản vẽ nào cũng phù hợp với thực tế khu đất hoặc đáp ứng đúng quy định pháp lý hiện hành.

Rủi ro về pháp lý và quy hoạch

Nhiều file CAD tải miễn phí không cập nhật theo quy hoạch mới, dẫn đến sai lệch về chỉ giới xây dựng, mật độ xây dựng hoặc chiều cao công trình. Điều này có thể khiến hồ sơ xin phép bị trả lại hoặc kéo dài thời gian xử lý.

Sai lệch kỹ thuật so với thực tế

Mỗi khu đất có đặc điểm riêng về diện tích, địa hình và hạ tầng. File CAD có sẵn thường không phản ánh đúng hiện trạng, dễ gây sai sót trong thiết kế và thi công.

Nên sử dụng thiết kế chuyên nghiệp

Để đảm bảo an toàn pháp lý và kỹ thuật, chủ đầu tư nên sử dụng dịch vụ thiết kế bản vẽ xin phép xây dựng file CAD từ đơn vị chuyên nghiệp. Công ty TNHH Bản Đồ Số Sài Gòn cung cấp giải pháp thiết kế chuẩn quy định, phù hợp từng khu đất và hỗ trợ xin phép xây dựng hiệu quả.

Vì sao nên thuê đơn vị thiết kế bản vẽ xin phép xây dựng file CAD chuyên nghiệp?

Việc tự thiết kế hoặc sử dụng các mẫu có sẵn bản vẽ xin phép xây dựng file CAD có thể tiềm ẩn nhiều sai sót, dẫn đến hồ sơ bị trả lại hoặc kéo dài thời gian xin giấy phép. Vì vậy, lựa chọn đơn vị thiết kế chuyên nghiệp là giải pháp an toàn và hiệu quả hơn cho chủ đầu tư.

Đảm bảo đúng quy chuẩn và pháp lý

Đơn vị chuyên nghiệp luôn cập nhật các quy định mới nhất về xây dựng, quy hoạch và tiêu chuẩn kỹ thuật, giúp bộ file CAD được thiết kế đúng quy chuẩn và dễ dàng được cơ quan có thẩm quyền chấp thuận.

Tối ưu thiết kế và công năng

Kiến trúc sư và kỹ sư sẽ tư vấn phương án bố trí không gian hợp lý, đảm bảo tính thẩm mỹ, công năng sử dụng và an toàn kết cấu cho công trình.
